Стрела — HITACHI EX100-5

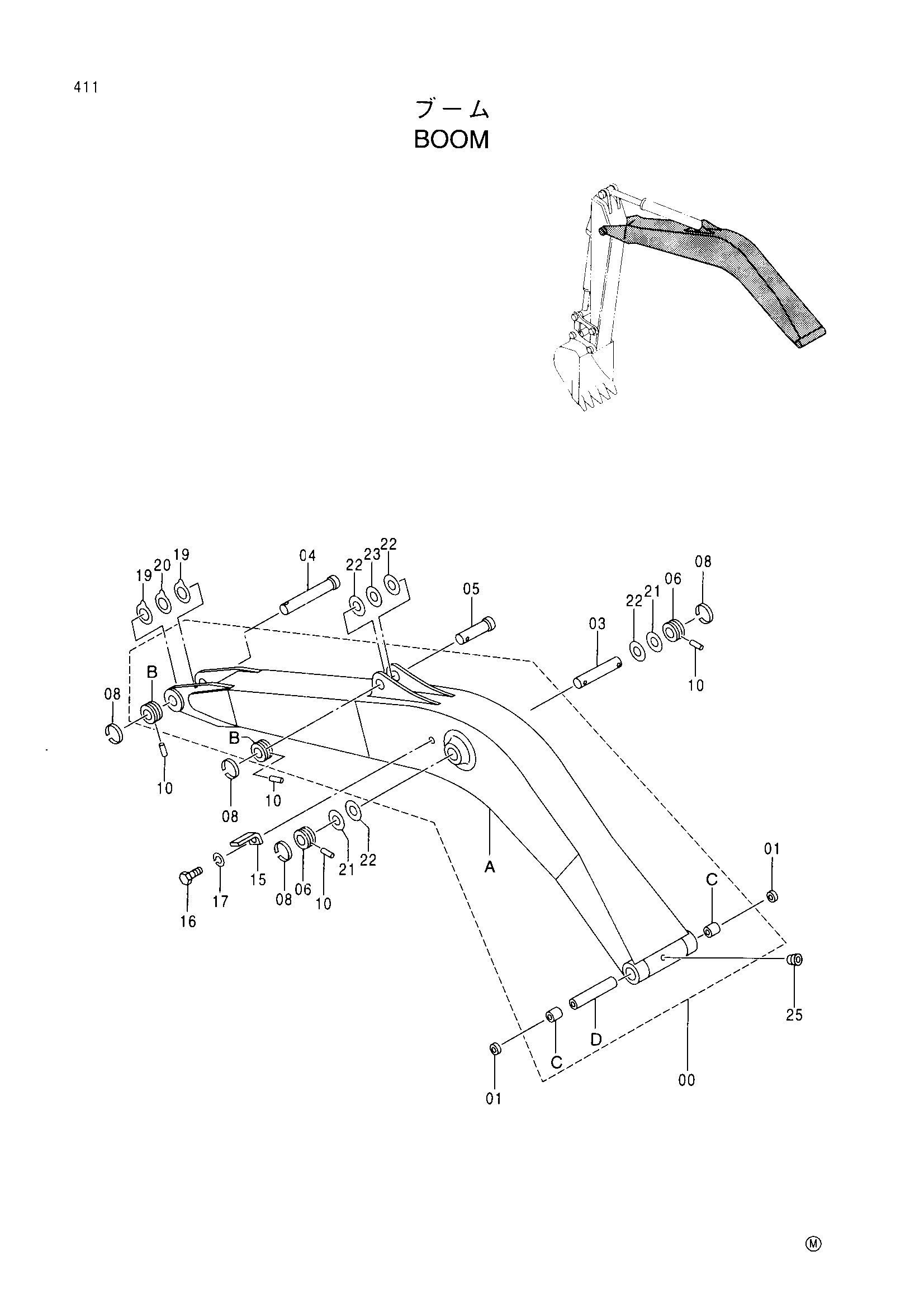

Заводская схема «Стрела» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030053 | Стрела в сборе | 1 |
| 00A | 5004615 | Стрела | 1 |
| 00B | 4197033 | Ограничитель | 2 |
| 00C | 3075026 | Втулка | 2 |
| 00D | 4344903 | Проставка | 1 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 3075977 | Палец | 1 |
| 04 | 3037076 | Палец | 1 |
| 05 | 3075981 | Палец | 1 |
| 06 | 4197033 | Ограничитель | 2 |
| 08 | 4065688 | Кольцо | 4 |
| 10 | 4065689 | Палец | 4 |
| 15 | 4224631 | Кронштейн | 1 |
| 16 | J901425 | Болт | 1 |
| 17 | A590914 | Пружинная шайба | 1 |
| 19 | 4361605 | Упорная пластина 1.0 | 2 |
| 20 | 4370471 | Упорная пластина 2.0 | 1 |
| 21 | 4370473 | Упорная пластина 1.0 | 2 |
| 22 | 4366693 | Упорная пластина 1.0 | 4 |
| 23 | 4370472 | Упорная пластина 2.0 | 1 |
| 25 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
