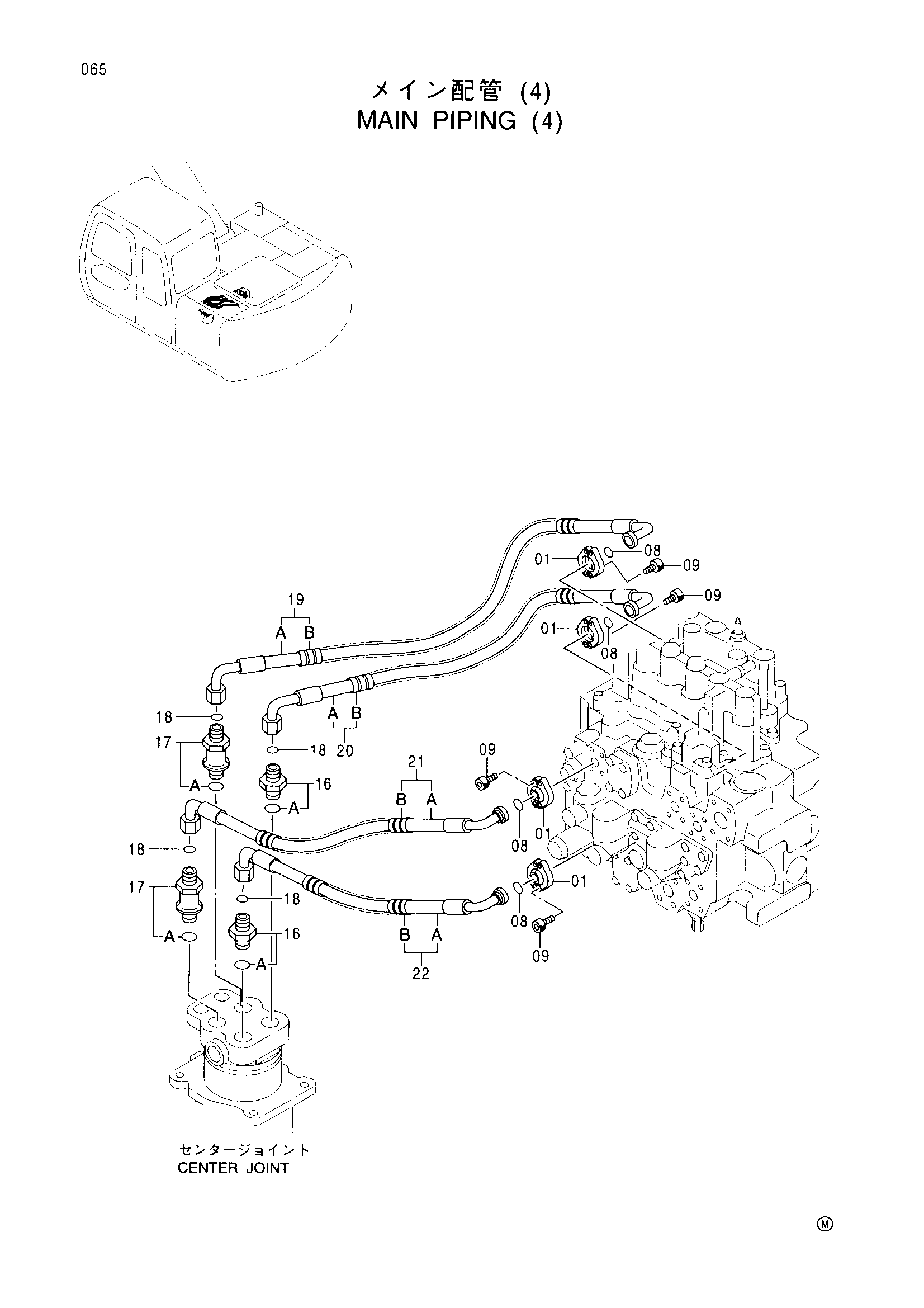

Основной трубопроводы (4) — HITACHI EX100-5
Заводская схема «Основной трубопроводы (4)» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510173 | Разъёмный фланец | 8 |
| 08 | 4510167 | Уплотнительное кольцо | 4 |
| 09 | J780825 | Болт с внутренним шестигранником | 16 |
| 16 | 4188623 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4188625 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 4 |
| 19 | 9149511 | Шланг в сборе | 1 |
| 19A | 4203130 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 1 |
| 20 | 9149512 | Шланг в сборе | 1 |
| 20A | 4203129 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 1 |
| 21 | 9149513 | Шланг в сборе | 1 |
| 21A | 4192047 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 1 |
| 22 | 9149514 | Шланг в сборе | 1 |
| 22A | 4354467 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
