4 Ходовой многофункциональный рычаг трубопроводы (5) — HITACHI EX100-5

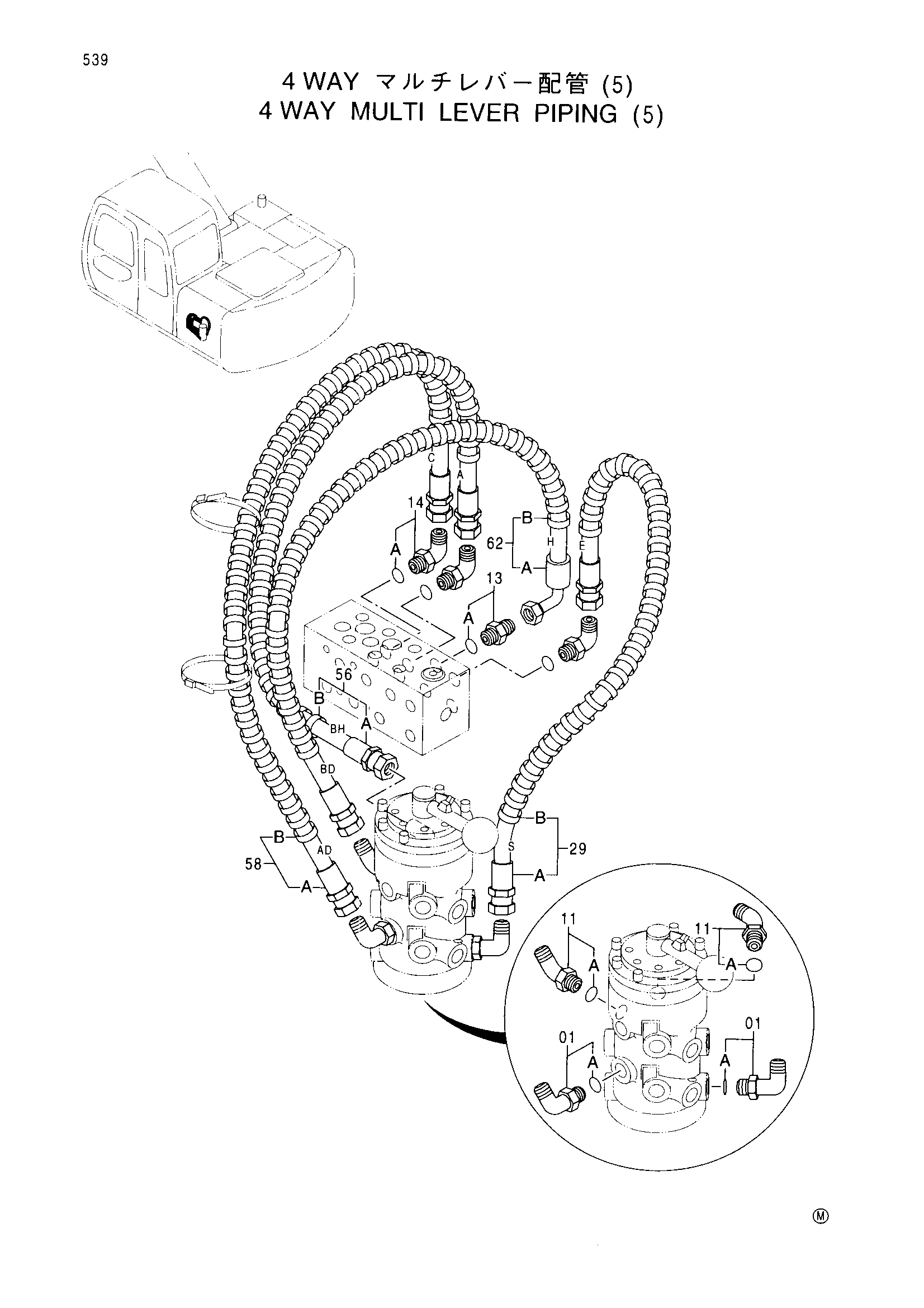

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (5)» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4190244 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 9147354 | Шланг в сборе | 1 |
| 29A | 4350753 | Шланг (S-E) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 56 | 9150127 | Шланг в сборе | 1 |
| 56A | 4350749 | Шланг (бх-а) | 1 |
| 56B | 4327293 | Защитный кожух | 1 |
| 58 | 9150129 | Шланг в сборе | 1 |
| 58A | 4361965 | Шланг (ад-к) | 1 |
| 58B | 4327293 | Защитный кожух | 1 |
| 62 | 9150134 | Шланг в сборе | 1 |
| 62A | 4350756 | Шланг (бд-х) | 1 |
| 62B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
