Ковш блокировка клапан <200> — HITACHI EX100-5

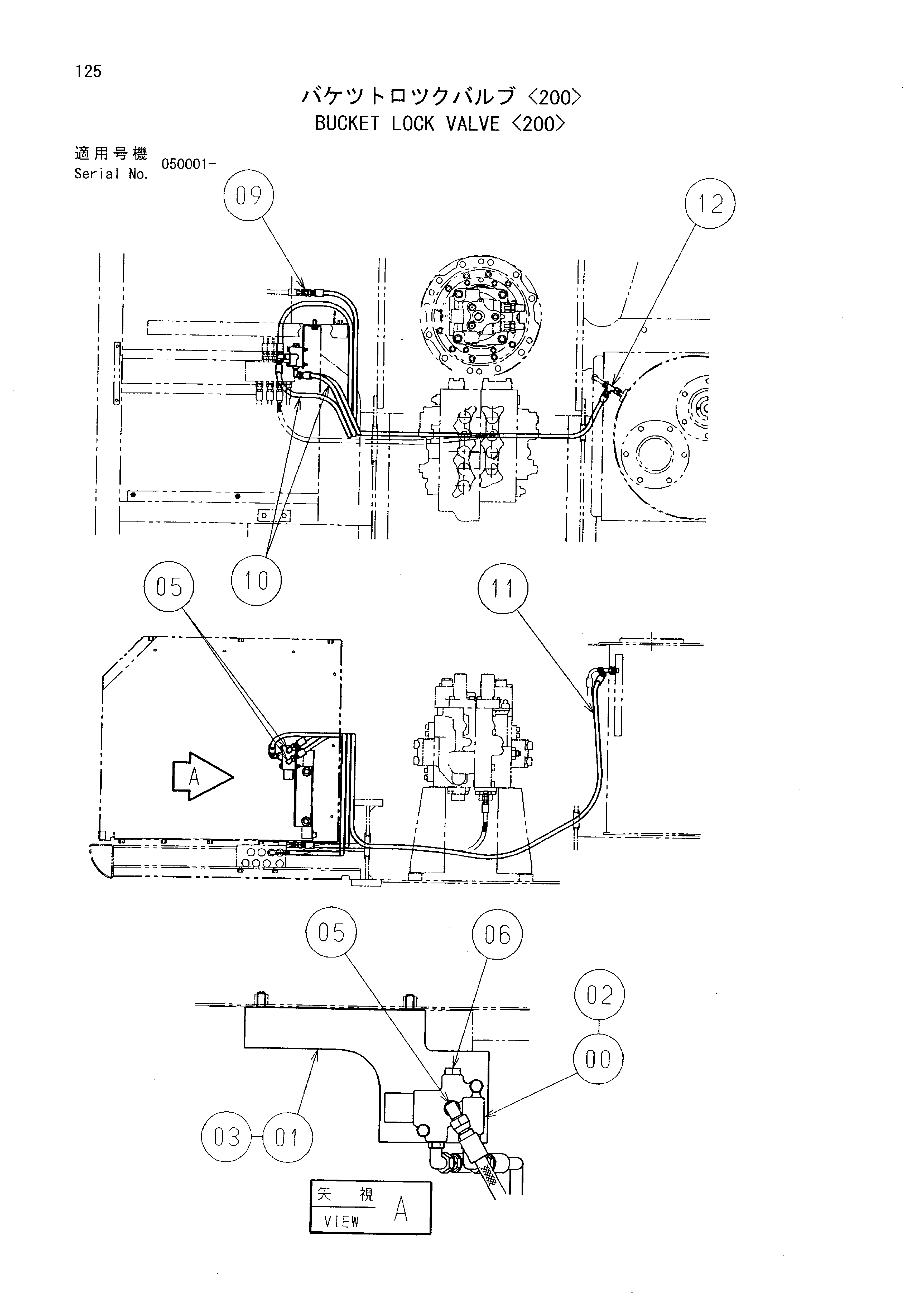

Заводская схема «Ковш блокировка клапан <200>» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4424202 | Электромагнитный клапан | 1 |
| 01 | 9753207 | Кронштейн | 1 |
| 02 | J260870 | Болт с шайбой | 2 |
| 03 | J281030 | Болт с шайбой | 2 |
| 05 | 4156434 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4093624 | Пробка | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4231653 | Адаптер | 1 |
| 10 | 4435741 | Шланг | 2 |
| 11 | 4435742 | Шланг (DG) | 1 |
| 12 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
