2 Ходовой многофункциональный рычаг трубопроводы (3) — HITACHI EX100-5

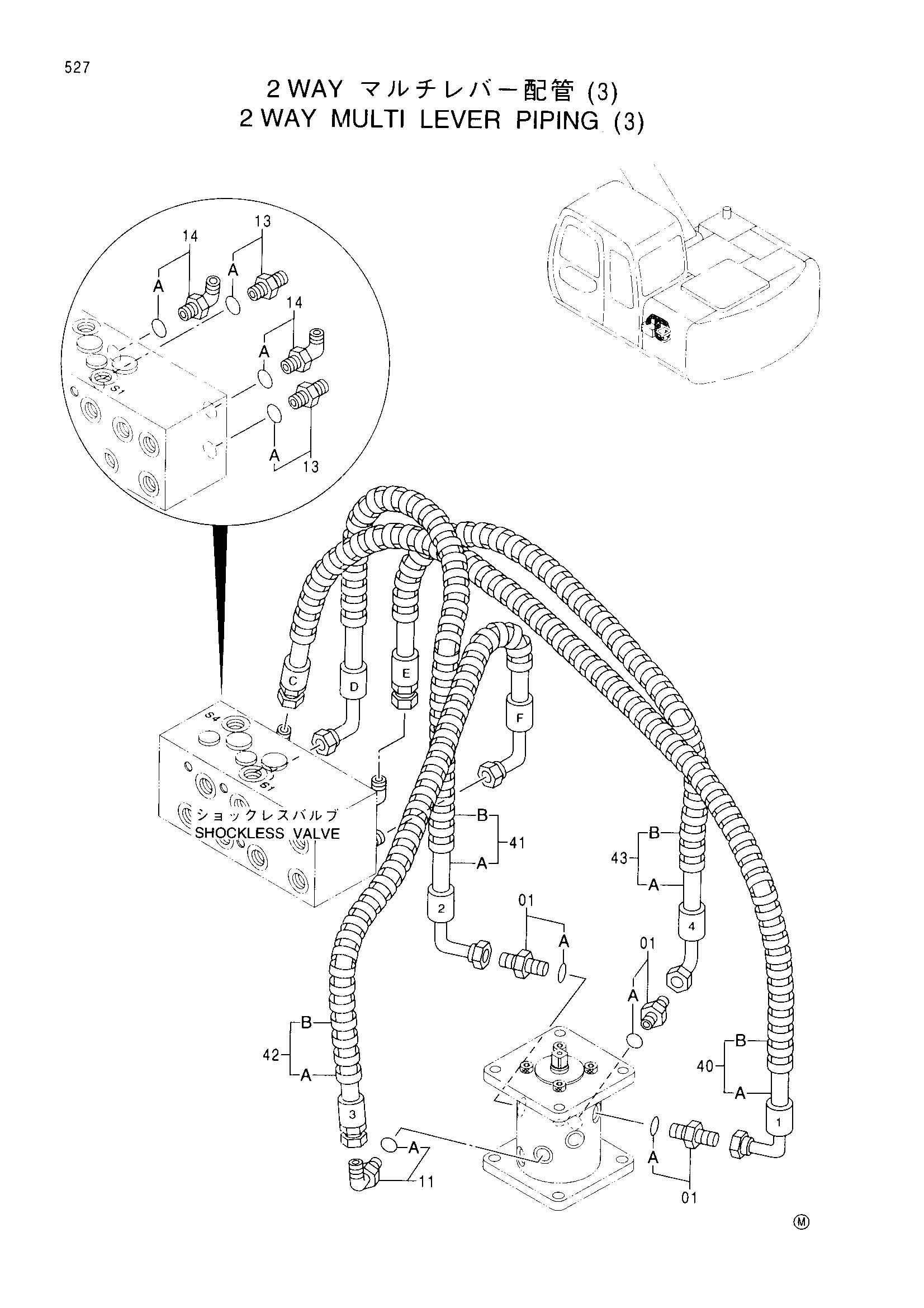

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (3)» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200466 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 9180367 | Шланг в сборе | 1 |
| 40A | 4419113 | Шланг (1, C) | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 41 | 9180368 | Шланг в сборе | 1 |
| 41A | 4419114 | Шланг (2, D) | 1 |
| 41B | 4327293 | Защитный кожух | 1 |
| 42 | 9180371 | Шланг в сборе | 1 |
| 42A | 4419115 | Шланг (3, F) | 1 |
| 42B | 4327293 | Защитный кожух | 1 |
| 43 | 9180372 | Шланг в сборе | 1 |
| 43A | 4419116 | Шланг (4, E) | 1 |
| 43B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
