Сиденье подвеска <выбор>[STD] — HITACHI EX100-5

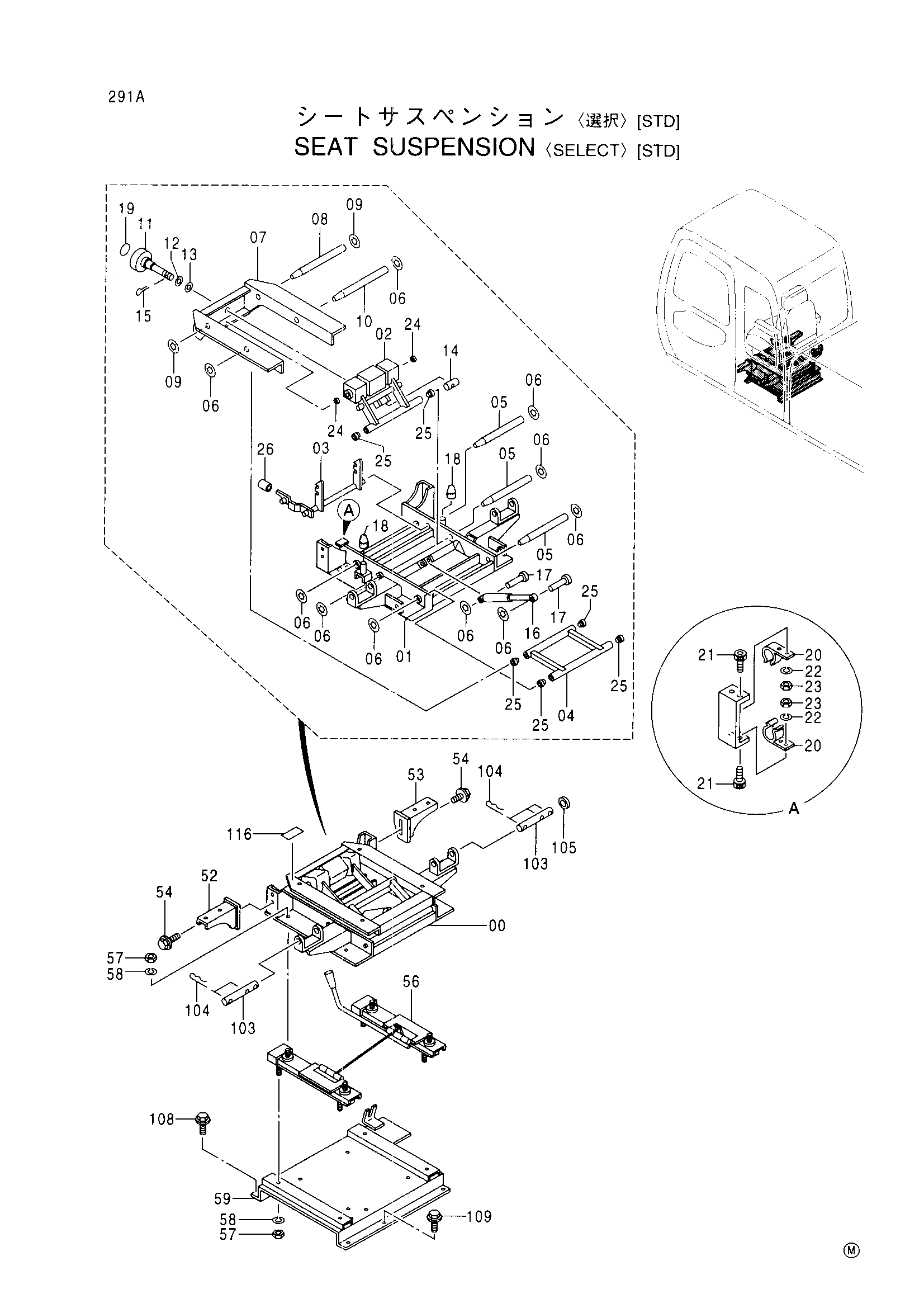

Заводская схема «Сиденье подвеска <выбор>[STD]» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье подвеска <выбор>[STD] HITACHI EX100-5](/catalog-drawings/30/301d67a0-5168-494e-a7fd-bbd7521577f3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-59 | 9151660 | Подвеска в сборе | 1 |
| 00 | 4338454 | Подвеска | 1 |
| 01 | 4370208 | Стойка | 1 |
| 02 | 4370209 | Тяга | 1 |
| 03 | 4370210 | Замок | 1 |
| 04 | 4370211 | Тяга | 1 |
| 05 | 4370212 | Вал | 3 |
| 06 | 4315424 | Стопорное кольцо | 10 |
| 07 | 4370213 | Стойка | 1 |
| 08 | 4370214 | Вал | 1 |
| 09 | 991339 | Стопорное кольцо | 2 |
| 10 | 4370215 | Вал | 1 |
| 11 | 4370216 | Рукоятка | 1 |
| 12 | 4322390 | Шайба | 1 |
| 13 | 4370217 | Шайба | 1 |
| 14 | 4327179 | Палец | 1 |
| 15 | 4116300 | Пружинный штифт | 1 |
| 16 | 4370218 | Амортизатор | 1 |
| 17 | 4315423 | Заклёпка | 2 |
| 18 | 4322397 | Ограничитель резиновый | 2 |
| 19 | 4322386 | Уплотнение | 1 |
| 20 | 4370219 | Держатель | 2 |
| 21 | 4370220 | Винт | 4 |
| 22 | 4370221 | Пружинная шайба | 4 |
| 23 | 4370222 | Гайка | 4 |
| 24 | 4313811 | Втулка | 2 |
| 25 | 4331616 | Втулка | 6 |
| 26 | 4370223 | Колпачок | 1 |
| 52 | 8061123 | Кронштейн (левый) | 1 |
| 53 | 8061563 | Кронштейн (правый) | 1 |
| 54 | J021025 | Болт с шайбой | 4 |
| 56 | 4345311 | Ползун | 1 |
| 57 | J952010 | Гайка | 8 |
| 58 | A590910 | Пружинная шайба | 8 |
| 59 | 8061040 | Стойка | 1 |
| 103 | 4341890 | Палец | 2 |
| 104 | 4077248 | Стопорный палец | 5 |
| 105 | 4018545 | Шайба | 1 |
| 108 | J011030 | Болт с шайбой | 4 |
| 109 | J021030 | Болт с шайбой | 3 |
| 116 | 4371371 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
