Воздушный фильтр — HITACHI EX100-5

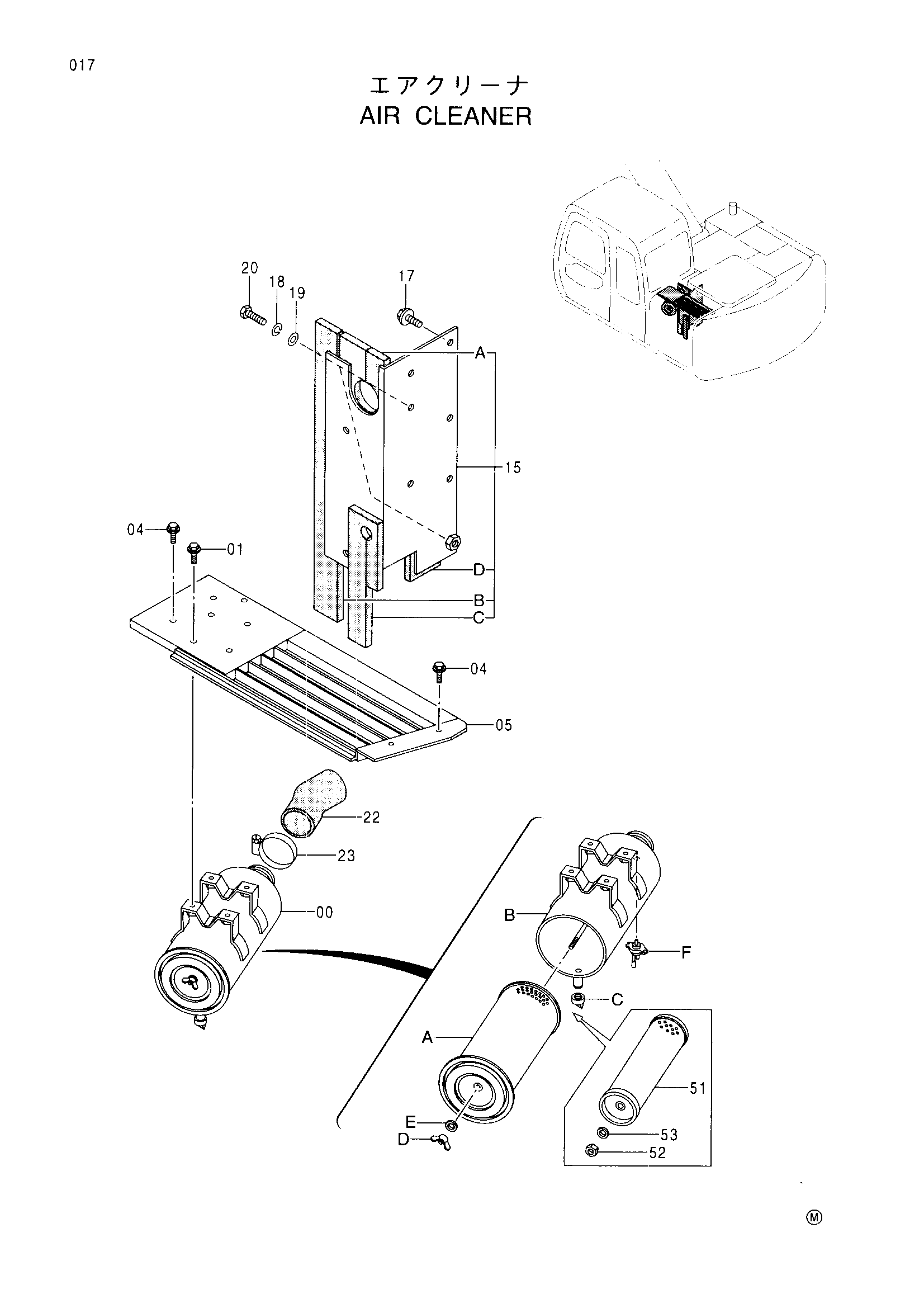

Заводская схема «Воздушный фильтр» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4351918 | Фильтр воздушный в сборе | 1 |
| 00A | 4285623 | Элемент | 1 |
| 00B | 4369997 | Корпус | 1 |
| 00C | 4206552 | Клапан | 1 |
| 00D | 4285625 | Гайка винг | 1 |
| 00E | 4178404 | Манжета | 1 |
| 00F | 4334759 | Индикатор | 1 |
| 01 | J020820 | Болт с шайбой | 4 |
| 04 | J021030 | Болт с шайбой | 5 |
| 05 | 7031862 | Крышка | 1 |
| 15 | 7030211 | Крышка | 1 |
| 15A | 4384425 | Резиновая прокладка | 1 |
| 15B | 4384435 | Резиновая прокладка | 1 |
| 15C | 4384436 | Резиновая прокладка | 1 |
| 15D | 4384437 | Резиновая прокладка | 1 |
| 17 | J031030 | Болт с шайбой | 6 |
| 18 | A590916 | Пружинная шайба | 2 |
| 19 | A590116 | Плоская шайба | 2 |
| 20 | J901635 | Болт | 2 |
| 22 | 3076167 | Воздушный шланг | 1 |
| 23 | 4507512 | Хомут шланга | 1 |
| 51 | 4247975 | Элемент | 1 |
| 52 | 4178406 | Гайка | 1 |
| 53 | 4178404 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
