Удлинённый рукоять (2.81M) — HITACHI EX100-5

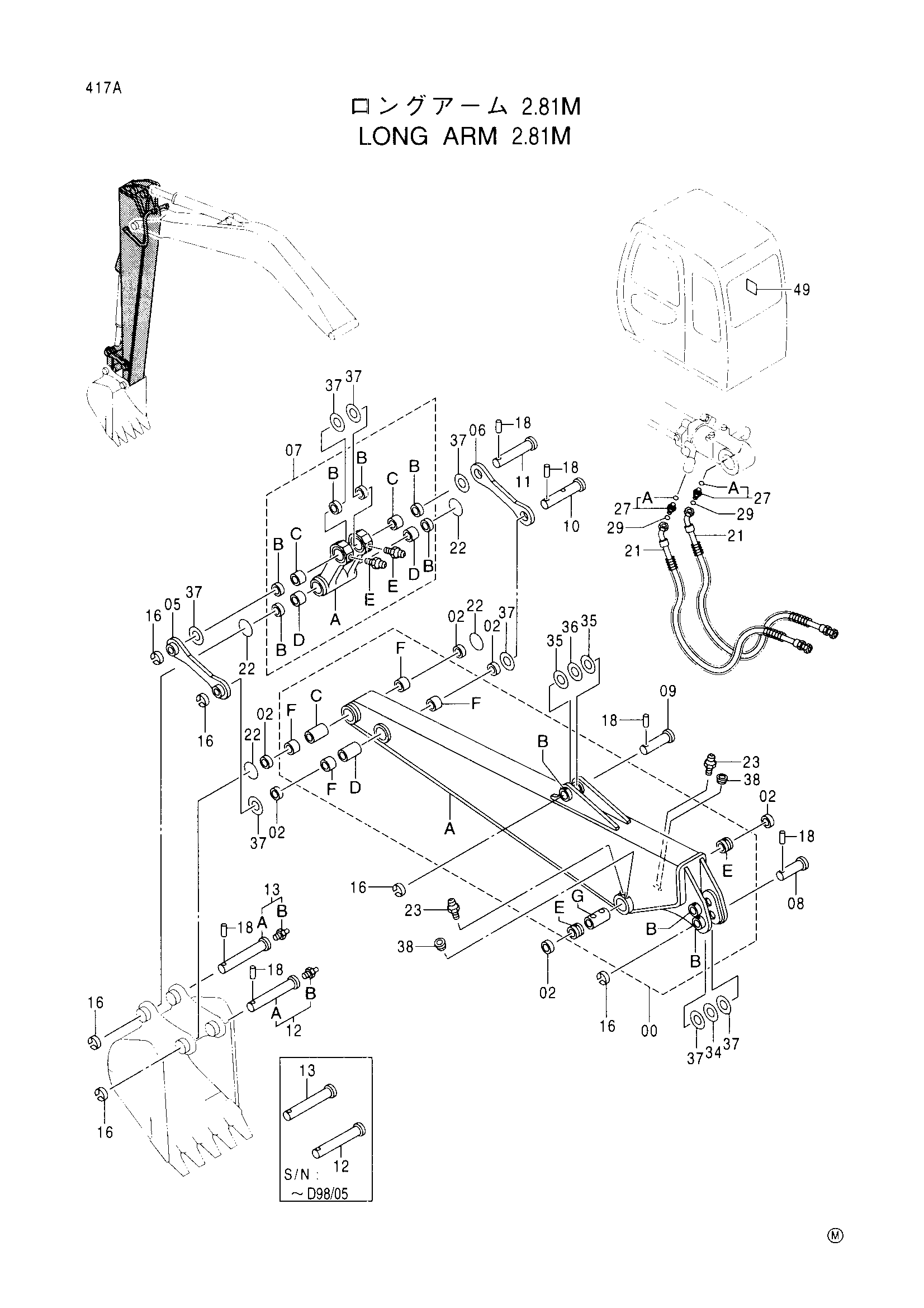

Заводская схема «Удлинённый рукоять (2.81M)» для HITACHI EX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032105 | Рукоять удлинённый в сборе | 1 |
| 00A | 6016044 | Рукоять удлинённый[STD][USA] | 1 |
| 00B | 4197033 | Ограничитель | 3 |
| 00C | 4124575 | Трубка | 1 |
| 00D | 4374948 | Трубка | 1 |
| 00E | 4344899 | Втулка | 2 |
| 00F | 4344898 | Втулка | 4 |
| 00G | 4370446 | Трубка | 1 |
| 02 | 4065687 | Пылезащитное уплотнение | 6 |
| 05 | 9735190 | Тяга | 1 |
| 06 | 4257933 | Тяга | 1 |
| 07 | 8064746 | Тяга в сборе | 1 |
| 07A | 1022045 | Тяга | 1 |
| 07B | 4065687 | Пылезащитное уплотнение | 6 |
| 07C | 4344899 | Втулка | 2 |
| 07D | 4344898 | Втулка | 2 |
| 07E | J75481 | Пресс-маслёнка | 2 |
| 08 | 3076777 | Палец | 1 |
| 09 | 3075517 | Палец | 1 |
| 10 | 9737122 | Палец | 1 |
| 11 | 3037082 | Палец | 1 |
| 12 | 9177328 | Палец | 1 |
| 12 | 9737123 замена: 9177328 | Палец | 1 |
| 12A | 3084540 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 1 |
| 13 | 9177329 | Палец | 1 |
| 13 | 9737124 замена: 9177329 | Палец | 1 |
| 13A | 3084541 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 1 |
| 16 | 4065688 | Кольцо | 6 |
| 18 | 4065689 | Палец | 6 |
| 21 | 4296277 | Шланг | 2 |
| 22 | 4276696 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 27 | 4189602 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | 4370472 | Упорная пластина | 1 |
| 35 | 4366694 | Упорная пластина | 2 |
| 36 | 4367411 | Упорная пластина | 1 |
| 37 | 4366693 | Упорная пластина | 8 |
| 38 | 94-2010 | Пробка | 2 |
| 49 | 4288402 | Информационная табличка (транспортировка OF удлинённый рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
