Гидроцилиндр стрелы (левый) — HITACHI EX100-3m

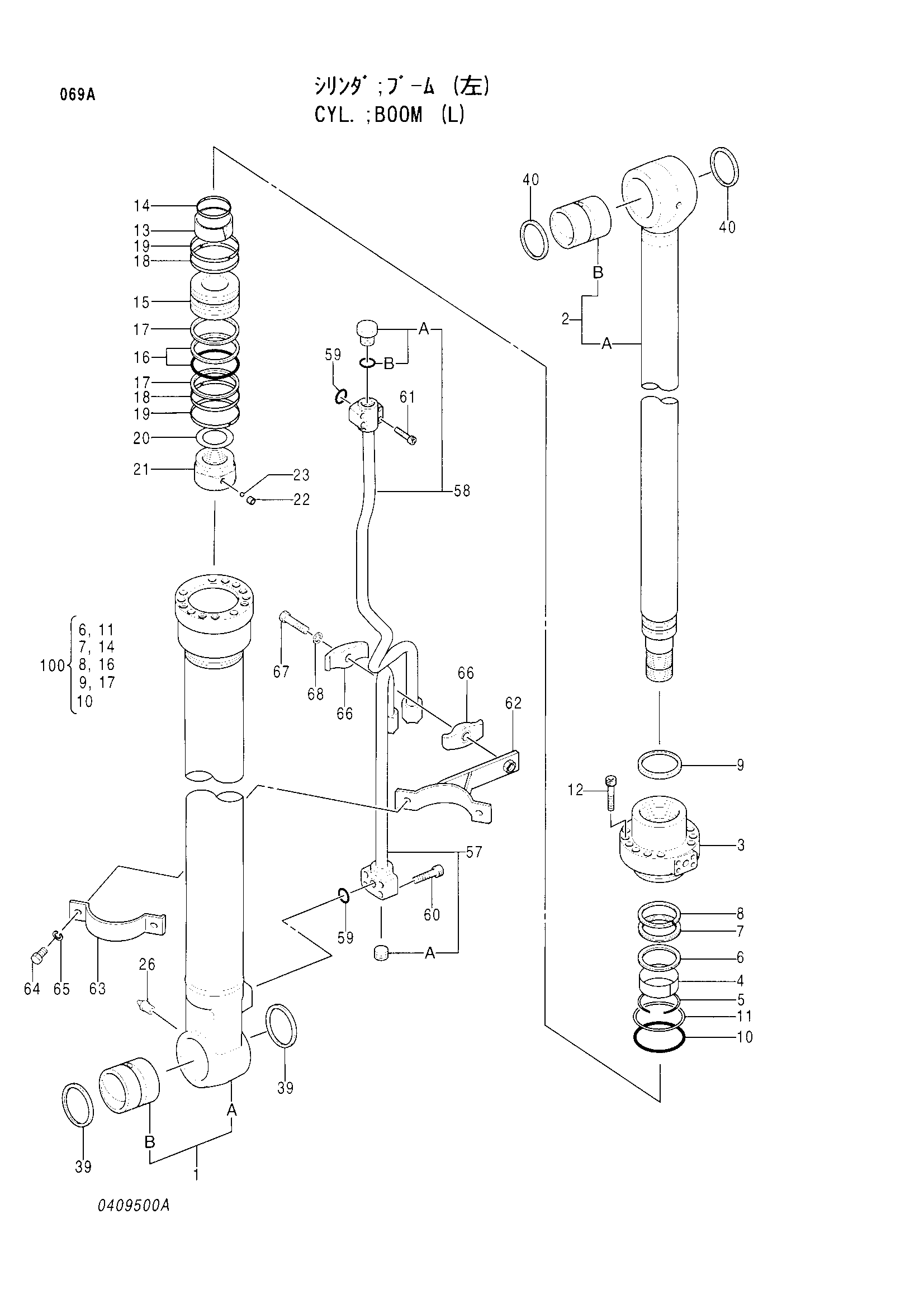

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX100-3m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4257930 | Гидроцилиндр стрелы (левый) | 1 | |
| 1-40 | 4286744 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 4286745 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0409501 | Труба гидроцилиндра | 1 |
| 1B | 0408816 | Втулка пальца | 1 |
| 2 | 4286742 | Шток поршня в сборе | 1 |
| 2A | 0409402 | Шток поршня | 1 |
| 2B | 0174403 | Втулка | 1 |
| 3 | 0409403 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0408804 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0408817 | Грязесъёмное кольцо | 1 |
| 9 | 0409503 замена: 0408817 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Кольцо букк-уп | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0408806 | Амортизирующий подшипник | 1 |
| 14 | 0408807 | Уплотнение | 1 |
| 15 | 0409106 | Поршень | 1 |
| 16 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409107 | Кольцо букк-уп | 2 |
| 18 | 0310609 | Кольцо | 2 |
| 19 | 0310610 | Кольцо | 2 |
| 20 | 0326007 | Регулировочная шайба | 1 |
| 21 | 0409108 | Гайка | 1 |
| 22 | 0310612 | Установочный винт | 1 |
| 23 | 0111818 | Стальной шарик | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
| 39 | 4084578 | Пылезащитное уплотнение | 2 |
| 40 | 4065687 | Пылезащитное уплотнение | 2 |
| 57 | 0408902 | Трубка | 1 |
| 57A | 94-2013 | Пробка | 1 |
| 58 | 0409502 | Трубка | 1 |
| 58A | 4174541 | Пробка | 1 |
| 58B | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4509181 | Уплотнительное кольцо | 2 |
| 60 | 0309019 | Болт с внутренним шестигранником | 4 |
| 61 | 0310310 | Болт с внутренним шестигранником | 1 |
| 62 | 0409405 | Лента | 2 |
| 63 | 0310619 | Лента | 4 |
| 64 | 0408815 | Болт | 4 |
| 65 | 0325913 | Шайба | 1 |
| 66 | 0310312 | Держатель | 1 |
| 67 | 0224115 | Болт | 2 |
| 68 | 0208516 | Пружинная шайба | 2 |
| 100 | 4320996 замена: 4369770 | Комплект уплотнений | 2 |
| 100 | 4369770 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
