Гидроцилиндр рукояти <смещаемый стрела> — HITACHI EX100-3m

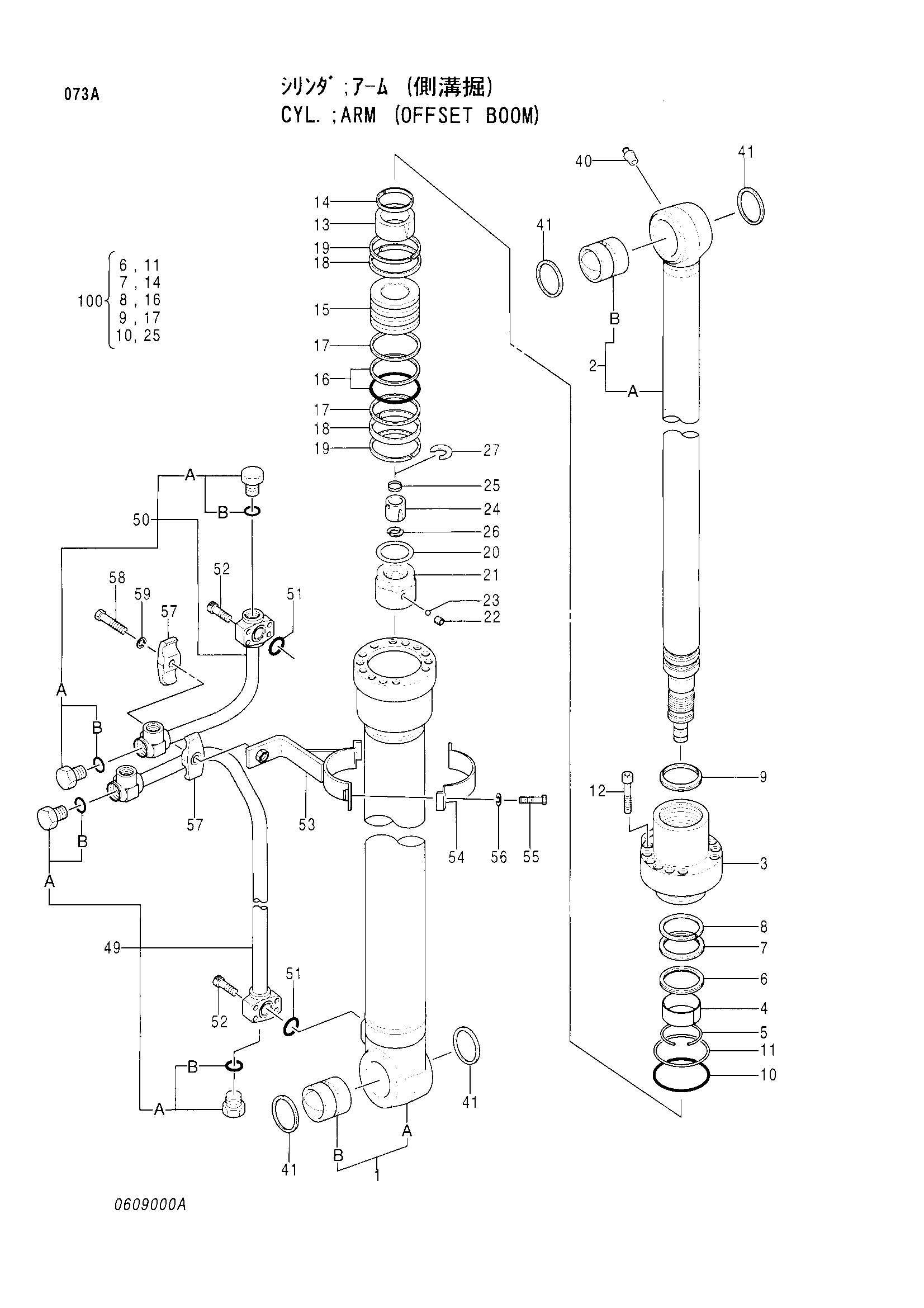

Заводская схема «Гидроцилиндр рукояти <смещаемый стрела>» для HITACHI EX100-3m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287880 | Гидроцилиндр рукояти | 1 | |
| 1-41 | 4332717 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0609001 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0609002 | Труба гидроцилиндра | 1 |
| 1B | 0409602 | Втулка пальца | 1 |
| 2 | 0609003 | Шток поршня в сборе | 1 |
| 2A | 0409603 | Шток поршня | 1 |
| 2B | 0409602 | Втулка пальца | 1 |
| 3 | 0409604 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0409605 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0409614 | Грязесъёмное кольцо | 1 |
| 9 | 0609004 замена: 0409614 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409606 | Амортизирующий подшипник | 1 |
| 14 | 0409607 | Уплотнение | 1 |
| 15 | 0408808 | Поршень | 1 |
| 16 | 0310508 | Кольцо уплотнение в сборе | 1 |
| 17 | 0408809 | Опорное кольцо | 2 |
| 18 | 0409608 | Кольцо | 2 |
| 19 | 0310510 | Кольцо | 2 |
| 20 | 0310514 | Регулировочная шайба | 1 |
| 21 | 0310511 | Гайка | 1 |
| 22 | 0309011 | Винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0409012 | Амортизирующий подшипник | 1 |
| 25 | 0409013 | Уплотнение | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 27 | 0409609 | Стопорное кольцо | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 0409112 | Грязесъёмное кольцо | 4 |
| 49 | 0609005 | Трубка | 1 |
| 49A | 4174542 | Пробка | 2 |
| 49B | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 0609006 | Трубка | 1 |
| 50A | 4174542 | Пробка | 2 |
| 50B | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4506430 | Уплотнительное кольцо | 1 |
| 52 | 0309019 | Болт с внутренним шестигранником | 2 |
| 53-59 | 0609007 | Лента в сборе | 1 |
| 53 | 0609008 | Лента | 2 |
| 54 | 0409612 | Лента | 8 |
| 55 | 0408815 | Болт | 1 |
| 56 | 0325913 | Шайба | 1 |
| 57 | 0236915 | Держатель | 1 |
| 58 | 0254312 | Болт | 2 |
| 59 | A590914 | Пружинная шайба | 2 |
| 100 | 4330712 замена: 4369889 | Комплект уплотнений | 2 |
| 100 | 4369889 замена: 4369889 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
