Смещаемый стрела (1) — HITACHI EX100-3C

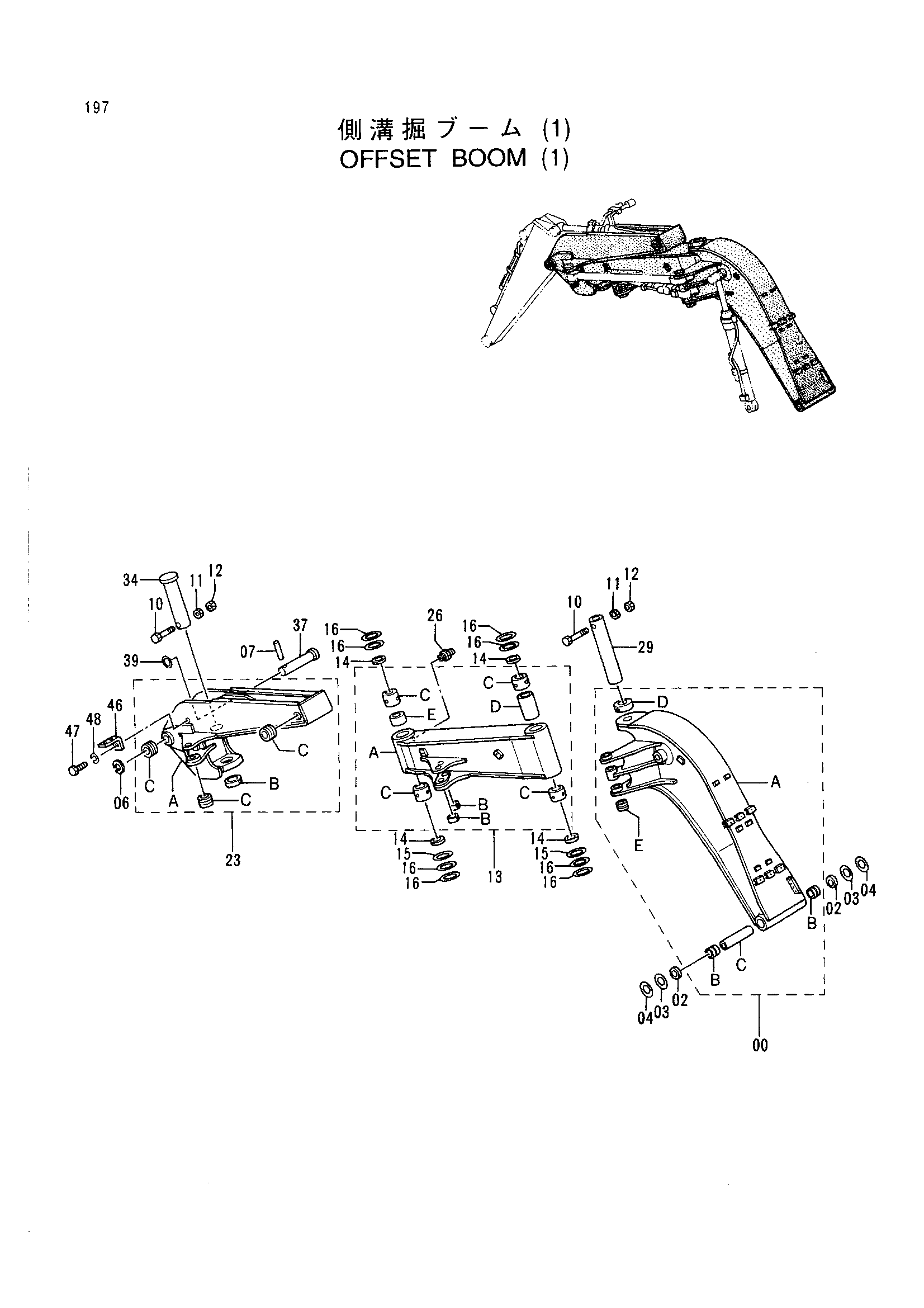

Заводская схема «Смещаемый стрела (1)» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9107887 | Стрела нижний в сборе | 1 |
| 00A | 5003442 | Стрела нижний | 1 |
| 00B | 3051399 | Втулка | 2 |
| 00C | 4252337 | Проставка | 1 |
| 00D | 4178803 | Ограничитель | 1 |
| 00E | 4197033 | Ограничитель | 1 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 4252331 | Регулировочная шайба 1.0 | 2 |
| 04 | 4252332 | Регулировочная шайба 2.0 | 2 |
| 06 | 4065688 | Кольцо | 1 |
| 07 | 4065689 | Палец | 1 |
| 10 | J932416 | Болт | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | M660024 | U-образная гайка | 2 |
| 13 | 9107888 | Стрела верхний в сборе | 1 |
| 13A | 6012307 | Стрела верхний | 1 |
| 13B | 4200585 | Ограничитель | 2 |
| 13C | 4178906 | Втулка | 4 |
| 13D | 4202362 | Трубка | 1 |
| 13E | 4202439 | Трубка | 1 |
| 14 | 4178802 | Пылезащитное уплотнение | 4 |
| 15 | 4178907 | Проставка 1.2 | 2 |
| 16 | 4146960 | Проставка 1.0 | 8 |
| 23 | 9107889 | Стойка гидроцилиндр. в сборе | 1 |
| 23A | 6012308 | Стойка гидроцилиндр. | 1 |
| 23B | 4178803 | Ограничитель | 1 |
| 23C | 4197033 | Ограничитель | 3 |
| 26 | J75581 | Пресс-маслёнка | 2 |
| 29 | 3033355 | Палец | 1 |
| 34 | 3041066 | Палец | 1 |
| 37 | 3037076 | Палец | 1 |
| 39 | 4075359 | Шайба 1.0 | 1 |
| 46 | 4224631 | Кронштейн | 1 |
| 47 | J901425 | Болт | 1 |
| 48 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
