Основной трубопроводы (2) — HITACHI EX100-3C

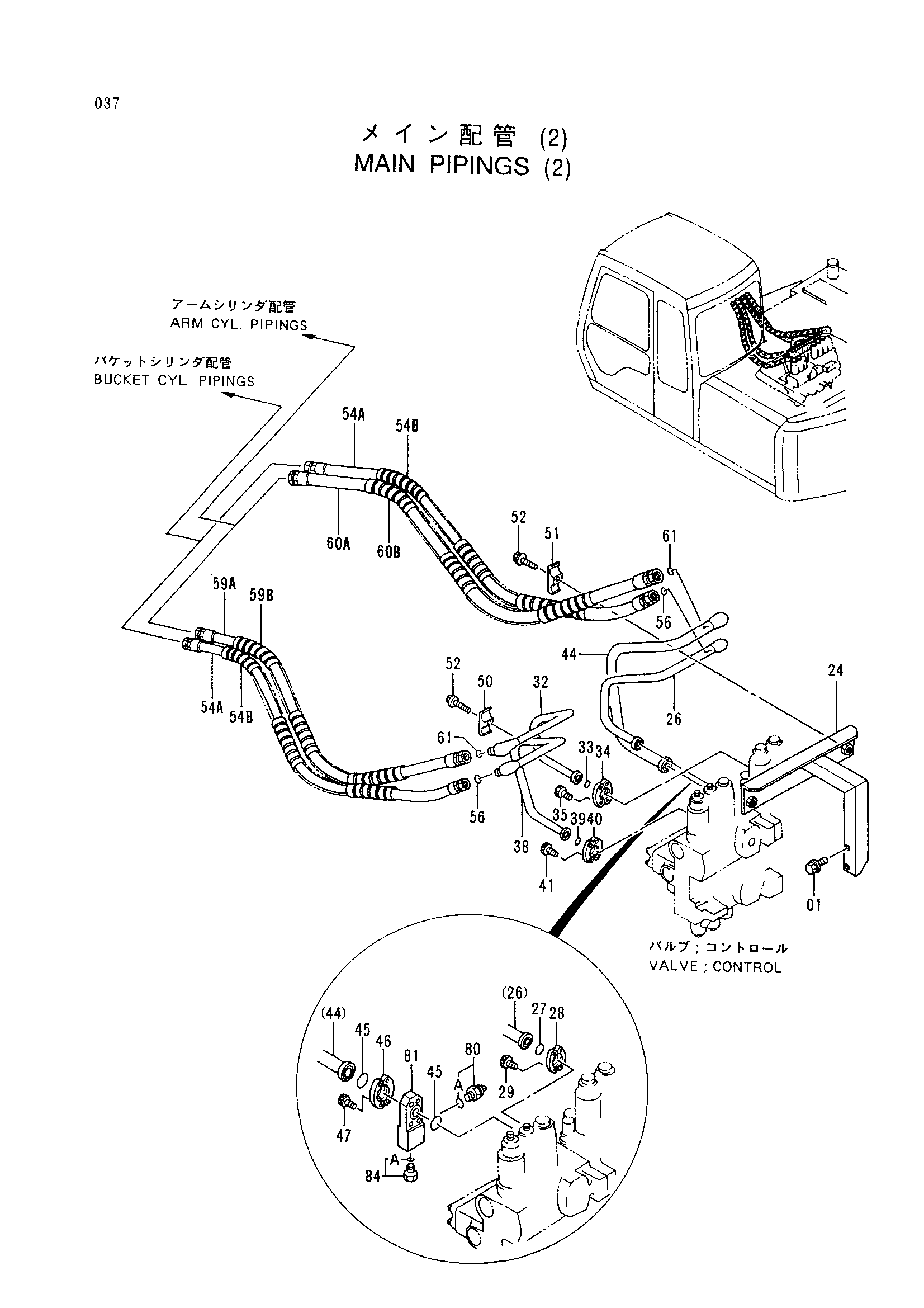

Заводская схема «Основной трубопроводы (2)» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт с шайбой | 2 |
| 24 | 8049612 | Опора | 1 |
| 26 | 8047353 | Трубка | 1 |
| 27 | 4510167 | Уплотнительное кольцо | 1 |
| 28 | 4510173 | Разъёмный фланец | 2 |
| 29 | M340825 | Болт с внутренним шестигранником | 4 |
| 32 | 8047351 | Трубка | 1 |
| 33 | 4510167 | Уплотнительное кольцо | 1 |
| 34 | 4510173 | Разъёмный фланец | 2 |
| 35 | M340825 | Болт с внутренним шестигранником | 4 |
| 38 | 8047352 | Трубка | 1 |
| 39 | 4510167 | Уплотнительное кольцо | 1 |
| 40 | 4510173 | Разъёмный фланец | 2 |
| 41 | M340825 | Болт с внутренним шестигранником | 4 |
| 44 | 8059501 | Трубка | 1 |
| 45 | 971489 | Уплотнительное кольцо | 2 |
| 46 | 986910 | Разъёмный фланец | 2 |
| 47 | M341050 | Болт с внутренним шестигранником | 4 |
| 50 | 4189858 | Хомут трубки | 1 |
| 51 | 4141806 | Хомут трубки | 1 |
| 52 | J011255 | Болт с шайбой | 2 |
| 54A | 4285804 | Шланг | 2 |
| 54B | 4044420 | Защитный кожух | 4 |
| 56 | 4138938 | Уплотнительное кольцо | 2 |
| 59A | 4271813 | Шланг | 1 |
| 59B | 4044420 | Защитный кожух | 2 |
| 60A | 4265833 | Шланг | 1 |
| 60B | 4044420 | Защитный кожух | 2 |
| 61 | 4187308 | Уплотнительное кольцо | 2 |
| 80 | 4339754 | Датчик давления | 1 |
| 80A | 4150302 | Уплотнительное кольцо | 1 |
| 81 | 3067665 | Фланец | 1 |
| 84 | 4093624 | Пробка | 1 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
