066: Генератор — HITACHI EX100-3C

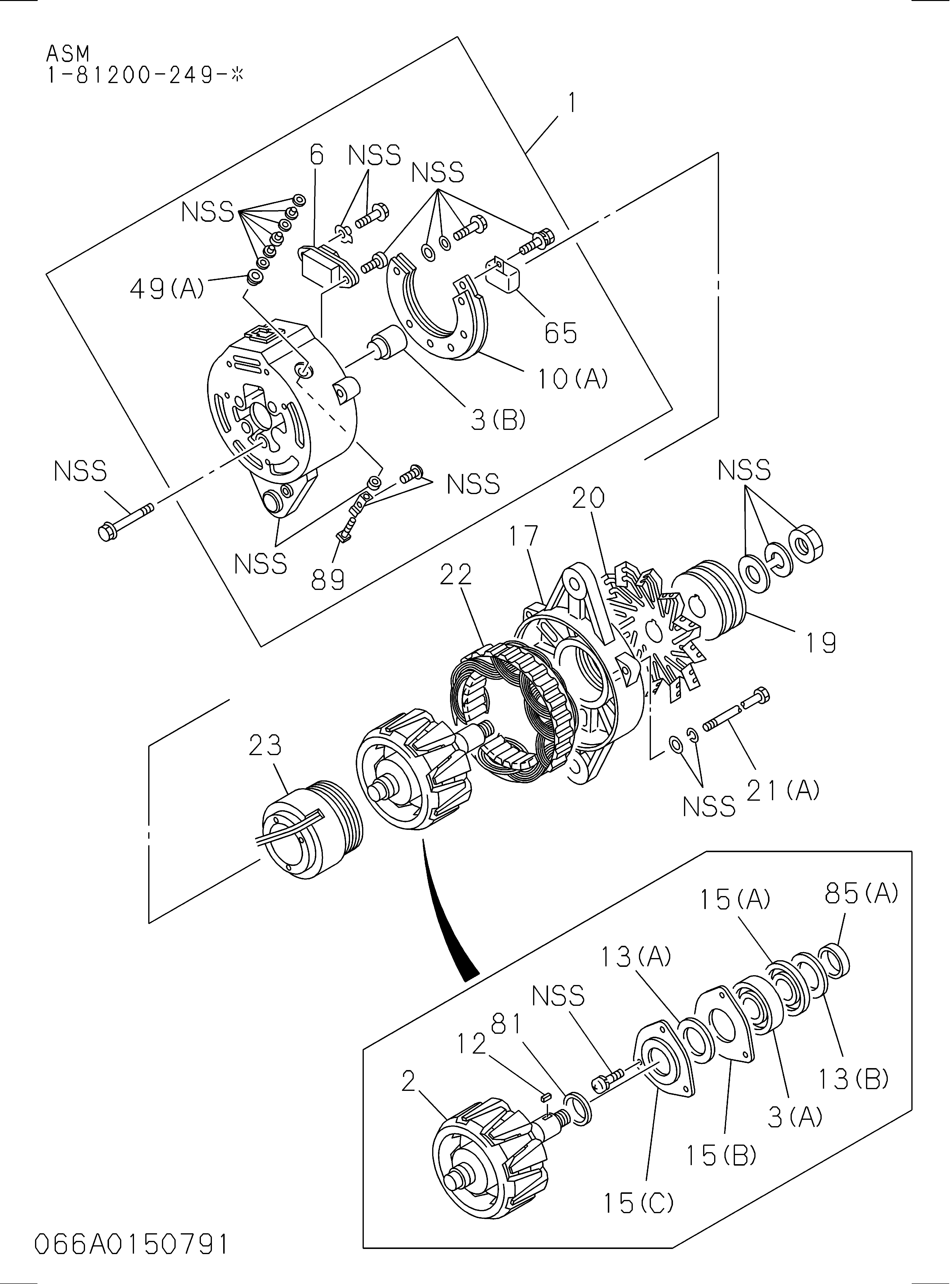

Заводская схема «066: Генератор» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8970290561 | Крышка в сборе RR, генератор | 1 |
| 002 | 8970290540 | Ротор генератор | 1 |
| 003(A) | 1812292790 | Подшипник ротор, генератор | 1 |
| 003(B) | 8941730540 | Подшипник ротор, генератор | 1 |
| 004(A) | 8970290580 | Клемма щётка, генератор | 1 |
| 006 | 1812700150 | Регулятор в сборе волтаге, генератор | 1 |
| 008 | 1812295200 | Втулка провод, генератор | 1 |
| 010(A) | 8970290570 | Ректифиер генератор | 1 |
| 013(A) | 8943390420 | Прокладка ротор, генератор | 1 |
| 015(A) | 8941730590 | Фиксатор ротор, генератор | 1 |
| 015(C) | 8943388650 | Фиксатор ротор, генератор | 1 |
| 015(D) | 8941730600 | Фиксатор ротор, генератор | 1 |
| 017 | 8943822771 | Крышка в сборе передний, генератор | 1 |
| 018 | 8941730800 | Гайка шкив, генератор | 1 |
| 019 | 8941730510 | Шкив генератор | 1 |
| 020 | 8941730700 | Вентилятор генератор | 1 |
| 021(A) | 1812293820 | Болт тхроугх, генератор | 3 |
| 022 | 8970290550 | Статор генератор | 1 |
| 029 | 8944379220 | Щётка генератор | 2 |
| 049(B) | 8941730610 | Втулка ректифиер, генератор | 1 |
| 057 | 1812295440 | Крышка щётка, генератор | 1 |
| 071(B) | 8970290590 | Держатель клемма, генератор | 1 |
| 085(D) | 8941730560 | Проставка шкив, генератор | 1 |
| 085(E) | 8941730550 | Проставка шкив, генератор | 1 |
| 087 | 1812294790 | Шайба шкив, генератор | 1 |
| 088 | 8941730570 | Шайба PL, шкив генератор | 1 |
| 089 | 8943822820 | Болт ректифиер, генератор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
