Пилотный трубопроводы (1-2) — HITACHI EX100-3C

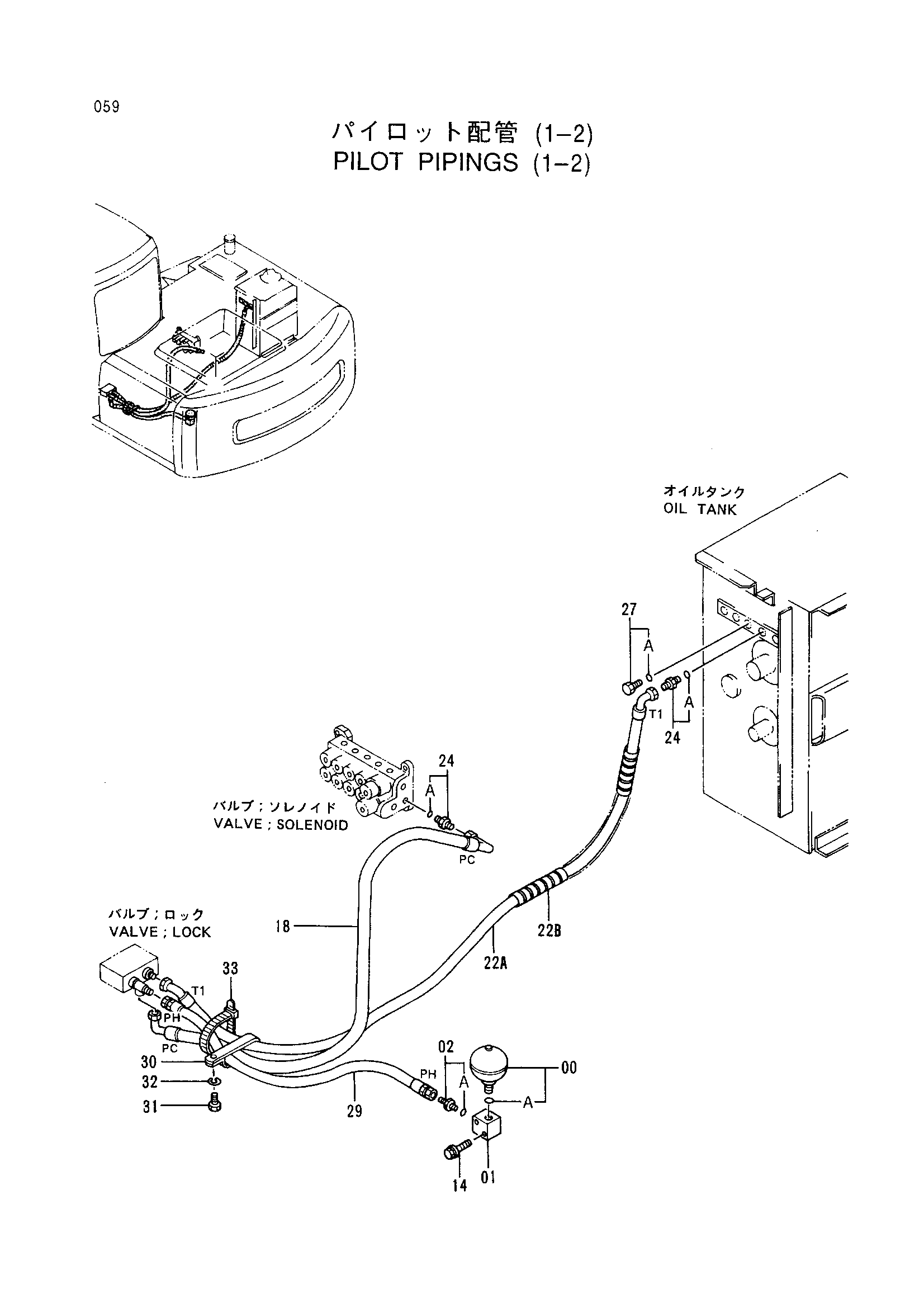

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195978 | Гидроаккумулятор | 1 |
| 00A | 954493 | Уплотнительное кольцо | 1 |
| 01 | 3036998 | Блок | 1 |
| 02 | 4200465 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J011060 | Болт с шайбой | 2 |
| 18 | 4320253 | Шланг (PC) | 1 |
| 22A | 4283885 | Нейлоновый шланг (T1) | 1 |
| 22B | 4133527 | Защитный кожух | 1 |
| 24 | 4200466 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4285684 | Шланг (PH) | 1 |
| 30 | 4190266 | Зажим | 1 |
| 31 | J901020 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
