Облицовка (2-1) — HITACHI EX100-3C

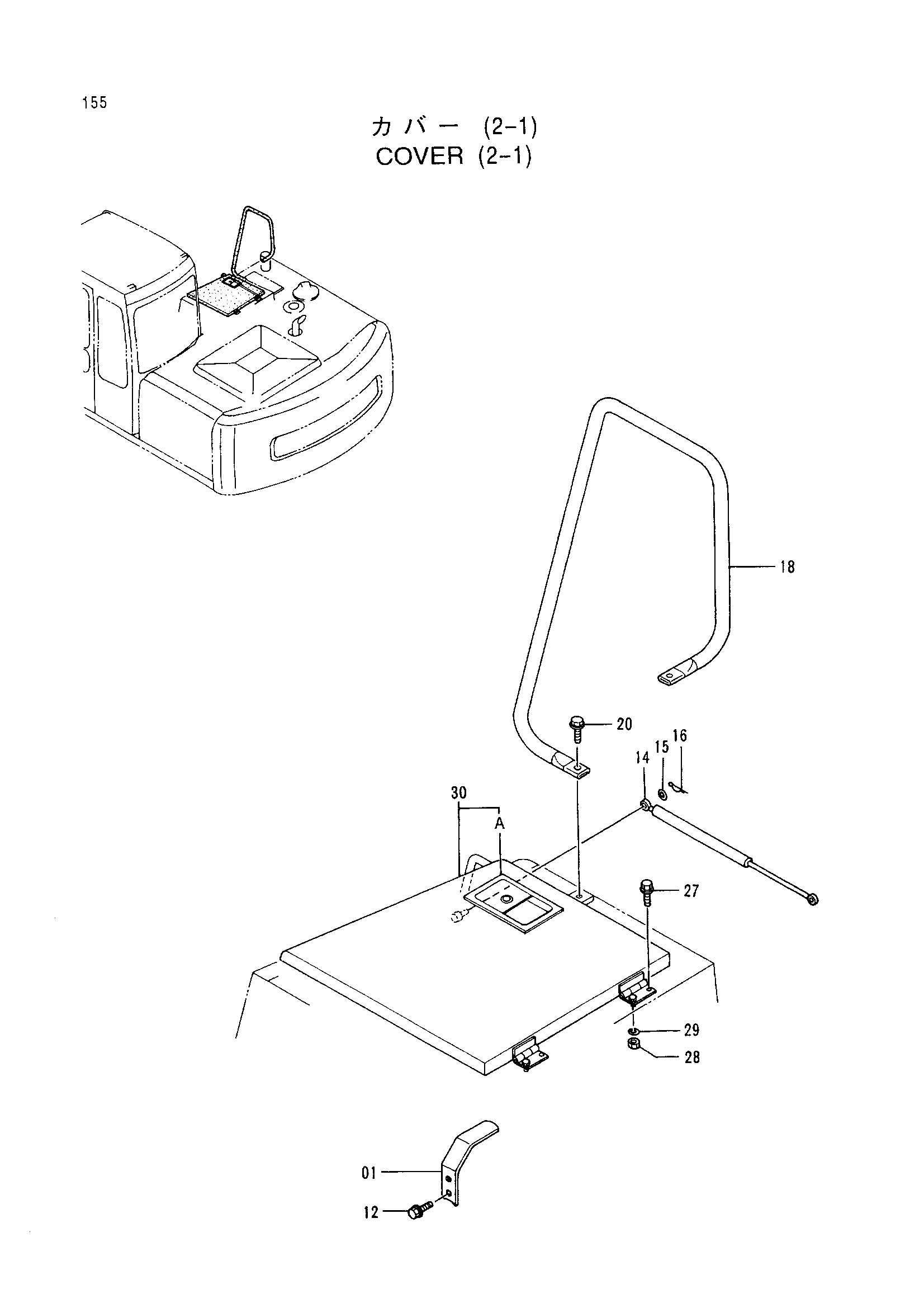

Заводская схема «Облицовка (2-1)» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9736904	Кронштейн	1
12	J031030	Болт с шайбой	2
14	4196560	Стойка	1
15	A590108	Плоская шайба	2
16	4022697	Стопорный палец	2
18	8047346	Стойка	1
20	J011228	Болт с шайбой	2
27	J021030	Болт с шайбой	2
28	J950010	Гайка	2
29	A590910	Пружинная шайба	2
30	7024437	Крышка	1
30A	7017862	Дверь блокировка (1)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
