060: Электрооборудование управления двигателем — HITACHI EX100-3C

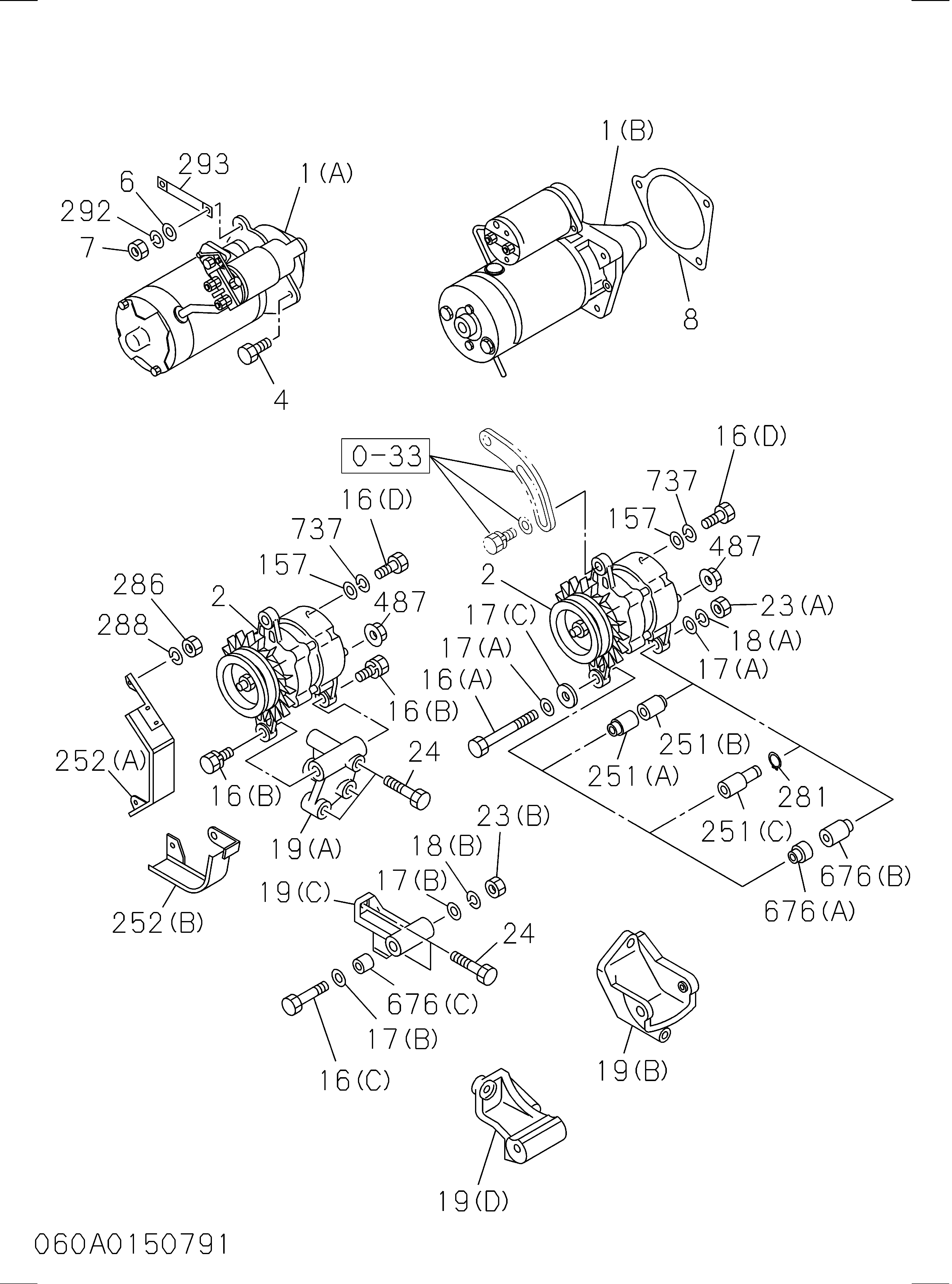

Заводская схема «060: Электрооборудование управления двигателем» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8970298637 | Стартер в сборе | 1 |
| 001(A) | 8972251991 | Стартер в сборе | 1 |
| 002 | 8970222112 | Генератор в сборе | 1 |
| 002 | 8972251960 | Генератор в сборе | 1 |
| 006 | 9091605120 | Шайба PL, стартер | 1 |
| 006 | 0916105120 | Шайба PL, стартер | 1 |
| 007 | 9991104120 | Гайка стартер | 2 |
| 007 | 0911105120 | Гайка стартер | 2 |
| 016(B) | 0501408350 | Болт генератор | 2 |
| 016(B) | 0286808350 | Болт генератор | 2 |
| 016(B) | 0286508350 | Болт генератор | 2 |
| 019(A) | 5197110620 | Кронштейн генератор | 1 |
| 024 | 0500410450 | Болт генератор кронштейн | 1 |
| 024 | 5090300101 | Болт генератор кронштейн | 1 |
| 024 | 0500410000 | Болт генератор кронштейн | 1 |
| 024 | 0280810400 | Болт генератор кронштейн | 1 |
| 024 | 0280810700 | Болт генератор кронштейн | 1 |
| 024 | 0280510700 | Болт генератор кронштейн | 1 |
| 089 | 5824500200 | Выключатель над подогрев предупреждение | 1 |
| 089 | 8971256001 | Выключатель над подогрев предупреждение | 1 |
| 292 | 9091505120 | Шайба LK, стартер | 2 |
| 292 | 0915105120 | Шайба LK, стартер | 2 |
| 293 | 9829315110 | Трос стартер масса | 1 |
| 293 | 8971805560 | Трос стартер масса | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
