Механизм поворота — HITACHI EX100-3C

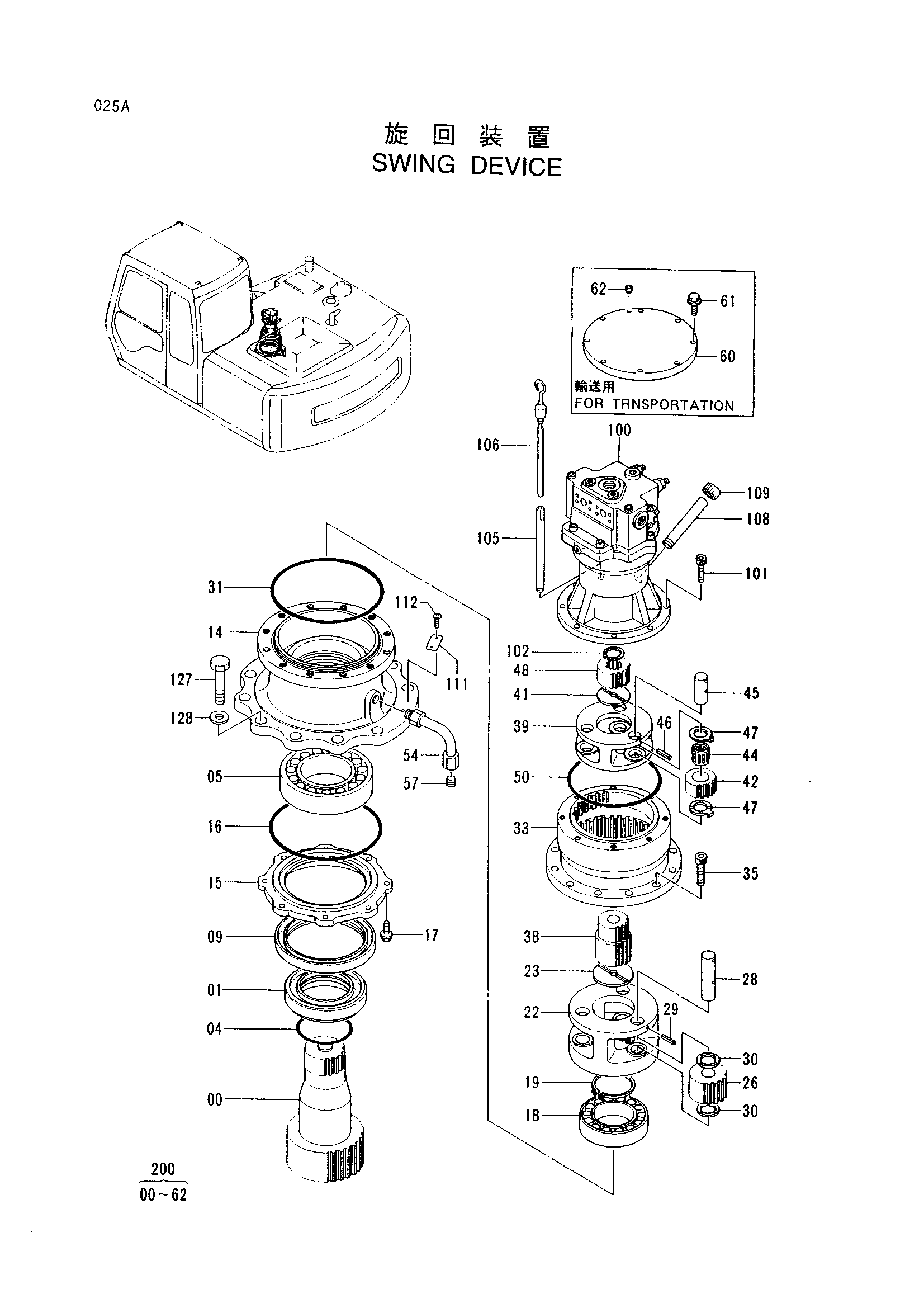

Заводская схема «Механизм поворота» для HITACHI EX100-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2028036	Вал проп.	1
01	4244693	Втулка	1
04	A811100	Уплотнительное кольцо	1
05	4248609	Подшипник. спх.рол.	1
09	4244691	Масляное уплотнение	1
14	1017261	Корпус	1
15	3058620	Крышка	1
16	4247567	Уплотнительное кольцо	1
17	J011035	Болт с шайбой	8
18	4293424	Подшипник. спх.рол.	1
19	991350	Стопорное кольцо	1
22	2031003	Водило	1
23	4258089	Упорная пластина	1
26	9732811	Планетарная шестерня	3
28	4244696	Палец	3
29	4063351	Пружинный штифт	3
30	4266255	Упорная пластина	6
31	4247567	Уплотнительное кольцо	1
33	2028037	Коронная шестерня	1
35	M341450	Болт с внутренним шестигранником	12
38	3046918	Солнечная шестерня	1
39	2031106	Водило	1
41	4244904	Упорная пластина	1
42	3046916	Планетарная шестерня	3
44	4249345	Игольчатый подшипник	3
45	4244689	Палец	3
46	4116307	Пружинный штифт	3
47	4269480	Упорная пластина	6
48	3046917	Солнечная шестерня	1
50	4244541	Уплотнительное кольцо	1
54	8050210	Трубка	1
57	94-2012	Пробка	1
60	8053413	Крышка(для транспортировка)	1
61	J011050	Болт с шайбой(для транспортировка)	8
62	94-2011	Пробка(для транспортировка)	1
100	4334355	Гидромотор	1
101	M341028	Болт с внутренним шестигранником	8
102	927488	Стопорное кольцо	1
105	4264452	Трубка	1
106	3053451	Указатель уровня	1
108	4255227	Трубка	1
109	4298608	Колпачок	1
111	3053093	Информационная табличка	1
112	M492564	Приводной винт	2
127	J932060	Болт	10
128	4018545	Шайба	10
200	9111265	Механизм поворота(без гидромотор)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
