Кабина (5) — HITACHI EX100-3

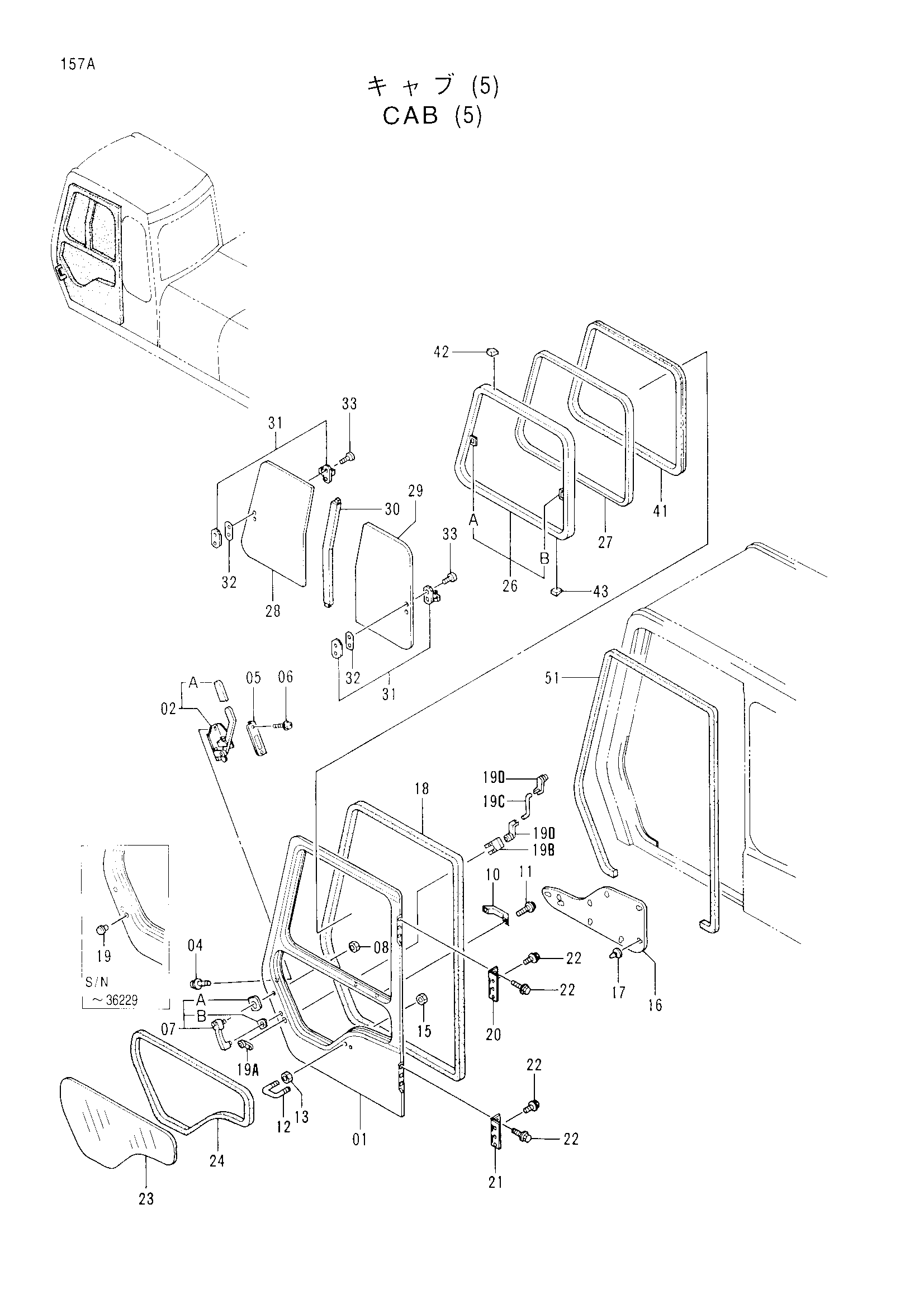

Заводская схема «Кабина (5)» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4341203	Дверь <STD>	1
01	4341204	Дверь <USA>	1
01-43	4341201	Кабина дверь в сборе <STD>	1
01-43	4341202	Кабина дверь в сборе	1
02	4295576	Замок	1
02A	4295577	Крышка	1
04	4320168	Болт с шайбой	4
05	4295585	Крышка	1
06	J460516	Винт с шайбой	2
07	4295581	Рукоятка наружный	1
07A	4323455	Манжета нейлоновый	1
07B	4323456	Манжета нейлоновый	1
08	4321892	Гайка	2
10	4204579	Рукоятка	1
11	J460616	Винт с шайбой	2
12	4295586	U-образный болт <STD>	1
12	4304829	U-образный болт <USA>	1
13	4295662	Гайка	2
15	4295662	Гайка	2
16	4320169 замена: 4372272	Трим накладка	1
16	4372272	Трим накладка	1
17	4320147	Зажим	9
18	4295587	Уплотнитель	1
19	4295588	Замок	1
19A	4362135	Замок двери	1
19B	4328638	Зажим	1
19C	4362997	Тяга	1
19D	4328639	Держатель	2
20	4295589	Петля дверь	1
21	4295590	Петля дверь	1
22	4295578	Болт с шайбой	12
23	4289512	Стекло	1
24	4289513	Резиновый Z	1
26	4295591	Рамка окна	1
26-33	4289514	Сасх дверь в сборе	1
26A	4295592	Защёлка	1
26B	4147893	Защёлка	1
27	4295606	Стекло RUN	1
28	4289516	Стекло	1
29	4289515	Стекло	1
30	4295609	Резиновая прокладка	1
31	4295610	Замок	2
32	4295611	Проставка	2
33	4219753	Винт	4
41	4295612	Резиновая прокладка	1
42	4204567	Проставка	3
43	4147896	Проставка	8
51	4295613	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
