Пилотный трубопроводы (5-2)[STD] — HITACHI EX100-3
Заводская схема «Пилотный трубопроводы (5-2)[STD]» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

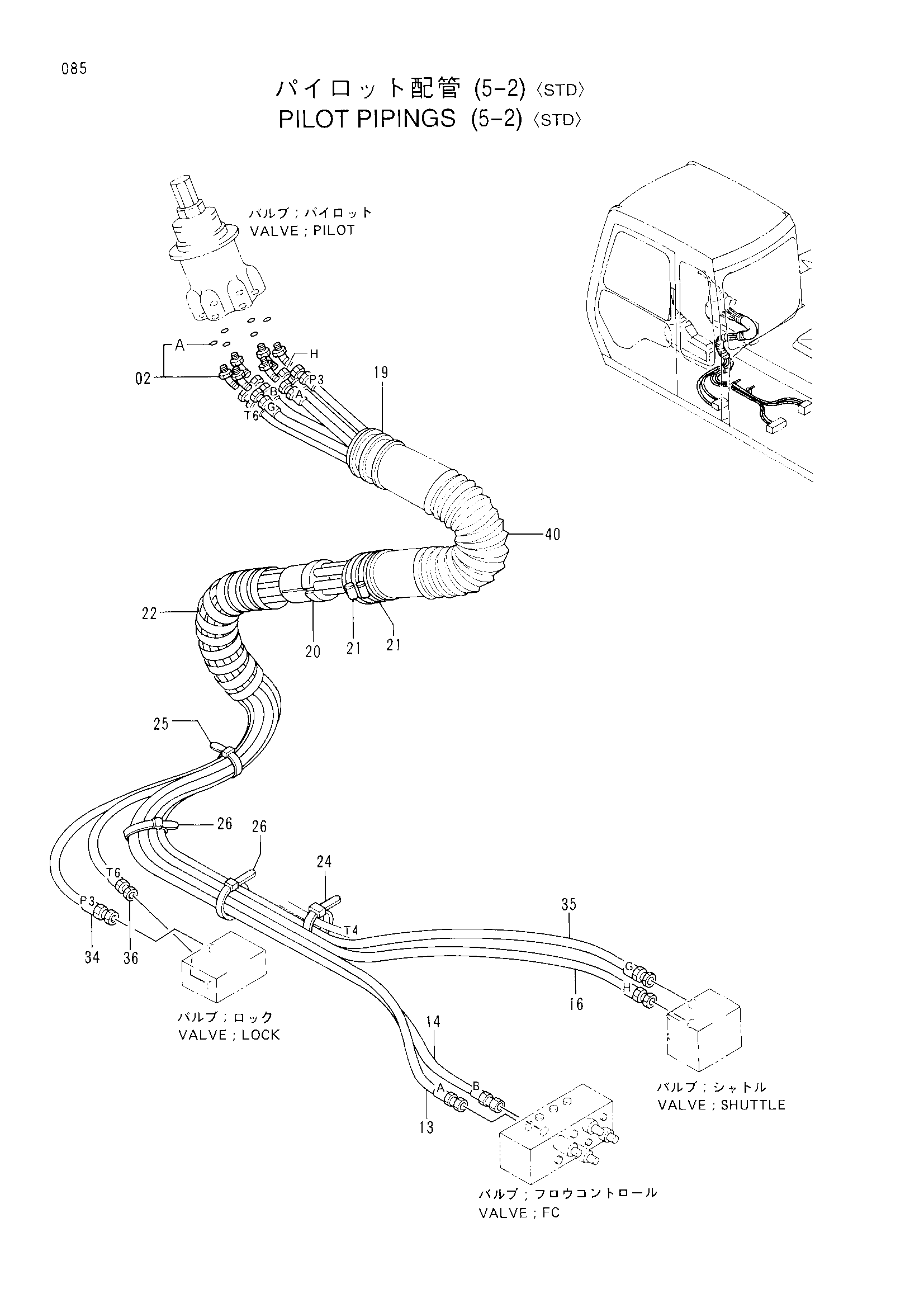

![Схема Пилотный трубопроводы (5-2)[STD] HITACHI EX100-3](/catalog-drawings/95/95c418c0-1ac5-4c71-a83d-2f4e08f5a66f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4286916 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4287547 | Шланг (A) | 1 |
| 14 | 4287700 | Шланг (B) | 1 |
| 16 | 4289056 | Шланг (H) | 1 |
| 19 | 4333115 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 24 | 4055311 | Ленточный зажим | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4121859 | Ленточный зажим | 2 |
| 34 | 4287527 | Шланг (P3) | 1 |
| 35 | 4289050 | Шланг (G) | 1 |
| 36 | 4287546 | Шланг (T6) | 1 |
| 40 | 4329965 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
