Пилотный трубопроводы (5-1)[USA] — HITACHI EX100-3
Заводская схема «Пилотный трубопроводы (5-1)[USA]» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

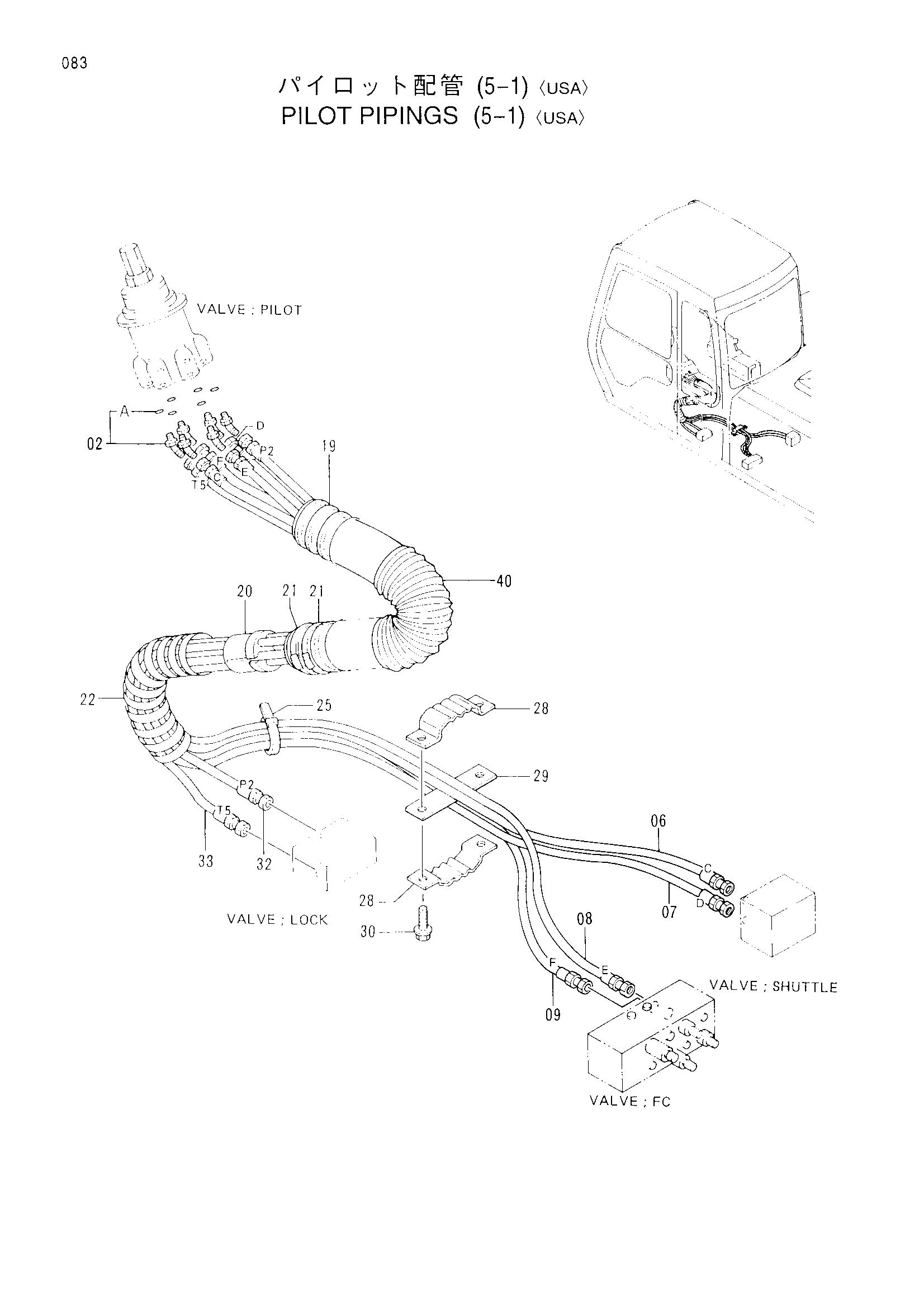

![Схема Пилотный трубопроводы (5-1)[USA] HITACHI EX100-3](/catalog-drawings/a6/a69a4e45-de12-4a60-8a40-f8014038ccfb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4286916 | Угловой штуцер | 6 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4315870 | Шланг (C) | 1 |
| 07 | 4315871 | Шланг (D) | 1 |
| 08 | 4315872 | Шланг (E) | 1 |
| 09 | 4315873 | Шланг (F) | 1 |
| 19 | 4333133 | Шланг | 1 |
| 20 | 3056040 | Ограничитель | 1 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 4044420 | Защитный кожух | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 28 | 9727638 | Хомут шланга | 2 |
| 29 | 9727636 | Пластина | 1 |
| 30 | J021035 | Болт с шайбой | 2 |
| 32 | 4316006 | Шланг (P2) | 1 |
| 33 | 4304412 | Шланг (T5) | 1 |
| 40 | 4329965 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
