Воздушный фильтр — HITACHI EX100-3

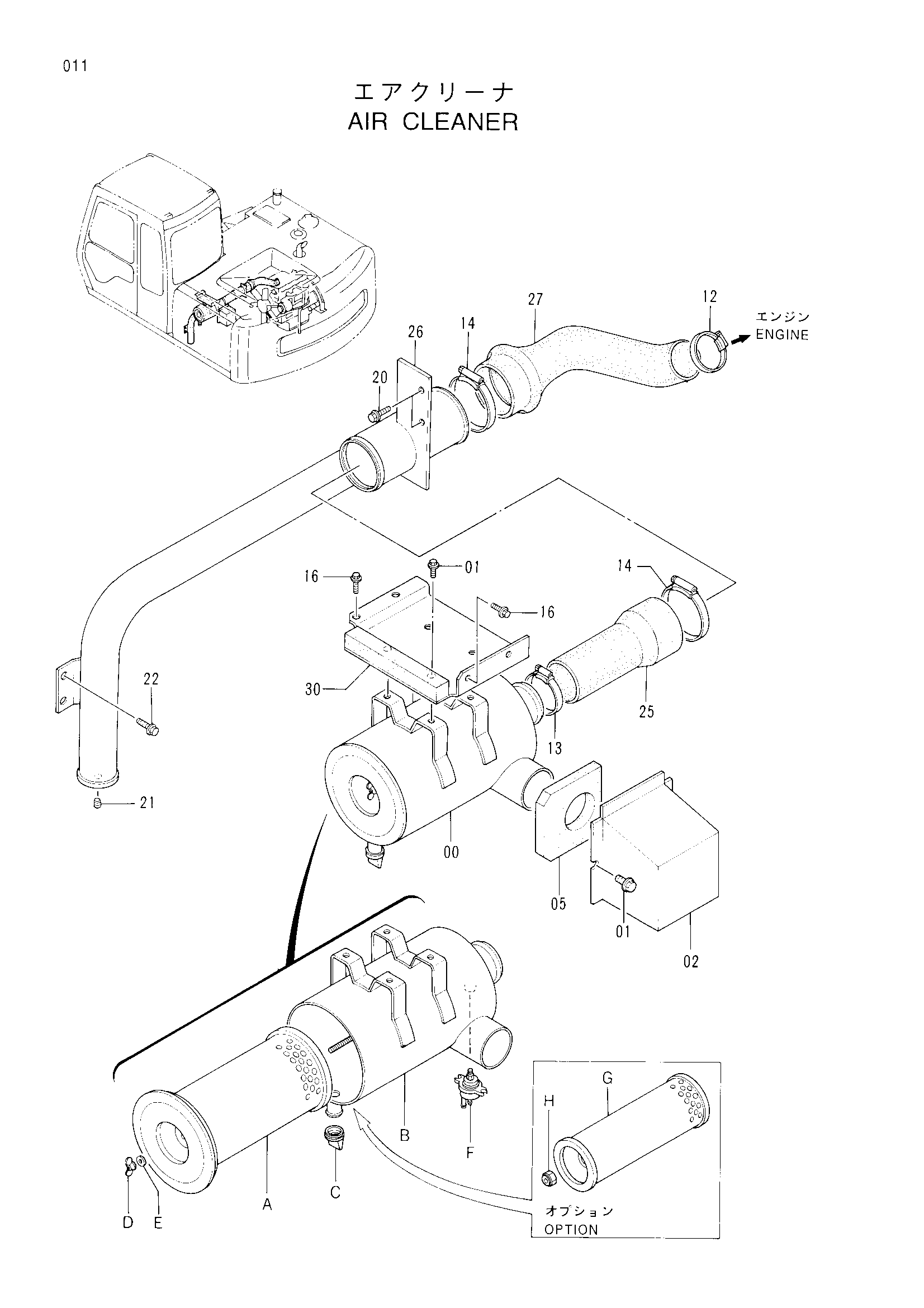

Заводская схема «Воздушный фильтр» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255654 | Фильтр воздушный в сборе(стандарт) | 1 |
| 00 | 4285644 | Фильтр воздушный в сборе(дополнительное оборудование) | 1 |
| 00A | 4285623 | Элемент | 1 |
| 00B | 4285624 | Корпус | 1 |
| 00C | 4206552 | Клапан | 1 |
| 00D | 4285625 | Гайка винг | 1 |
| 00E | 4178404 | Манжета | 1 |
| 00F | 4148963 | Индикатор | 1 |
| 00G | 4209590 замена: 4247975 | Элемент (дополнительное оборудование) | 1 |
| 00G | 4247975 | Элемент (дополнительное оборудование) | 1 |
| 00H | 4178406 | Гайка (дополнительное оборудование) | 1 |
| 01 | J020820 | Болт с шайбой | 6 |
| 02 | 7027154 | Крышка | 1 |
| 05 | 4320105 | Резиновая прокладка | 1 |
| 12 | 4504491 | Хомут шланга | 1 |
| 13 | 4507512 | Хомут шланга | 1 |
| 14 | 4507397 | Хомут шланга | 2 |
| 16 | J021025 | Болт с шайбой | 4 |
| 20 | J021030 | Болт с шайбой | 2 |
| 21 | 94-2011 | Пробка | 1 |
| 22 | J031030 | Болт с шайбой | 2 |
| 25 | 4285482 | Резиновый шланг | 1 |
| 26 | 7025064 | Трубка | 1 |
| 27 | 3058295 | Воздушный шланг | 1 |
| 30 | 8060545 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
