Основной трубопроводы <смещаемый стрела> — HITACHI EX100-3

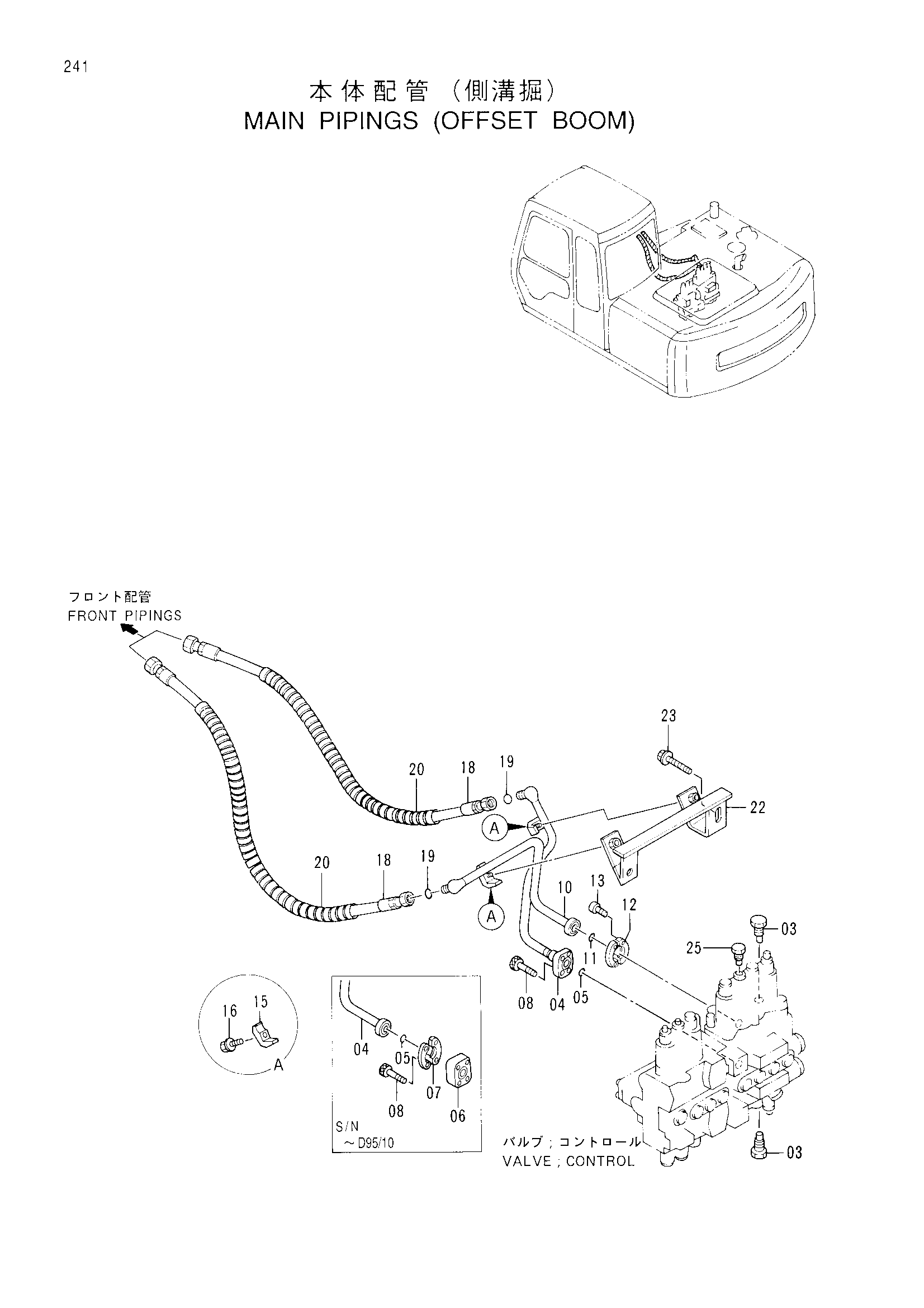

Заводская схема «Основной трубопроводы <смещаемый стрела>» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 0412207 | Клапан | 2 |
| 04 | 8053637 | Трубка | 1 |
| 04 | 8061394 замена: 8063904 | Трубка | 1 |
| 04 | 8061394 замена: M341032 | Трубка | 1 |
| 04 | 8063904 | Трубка | 1 |
| 05 | 971489 | Уплотнительное кольцо | 1 |
| 06 | 4288139 | Пластина | 1 |
| 06 | 4343541 | Пластина | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | M341032 | Болт с внутренним шестигранником | 4 |
| 08 | M341056 | Болт с внутренним шестигранником | 4 |
| 08 | M341075 | Болт с внутренним шестигранником | 4 |
| 10 | 8053638 | Трубка | 1 |
| 11 | 971489 | Уплотнительное кольцо | 1 |
| 12 | 986910 | Разъёмный фланец | 2 |
| 13 | M341030 | Болт с внутренним шестигранником | 4 |
| 15 | 4190125 | Хомут трубки | 2 |
| 16 | J011255 | Болт с шайбой | 2 |
| 18 | 4250056 | Шланг | 2 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4044420 | Защитный кожух | 4 |
| 22 | 8054346 | Кронштейн | 1 |
| 23 | J021270 | Болт с шайбой | 2 |
| 25 | 4300246 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
