Пилотный трубопроводы (1-2)[USA] — HITACHI EX100-3

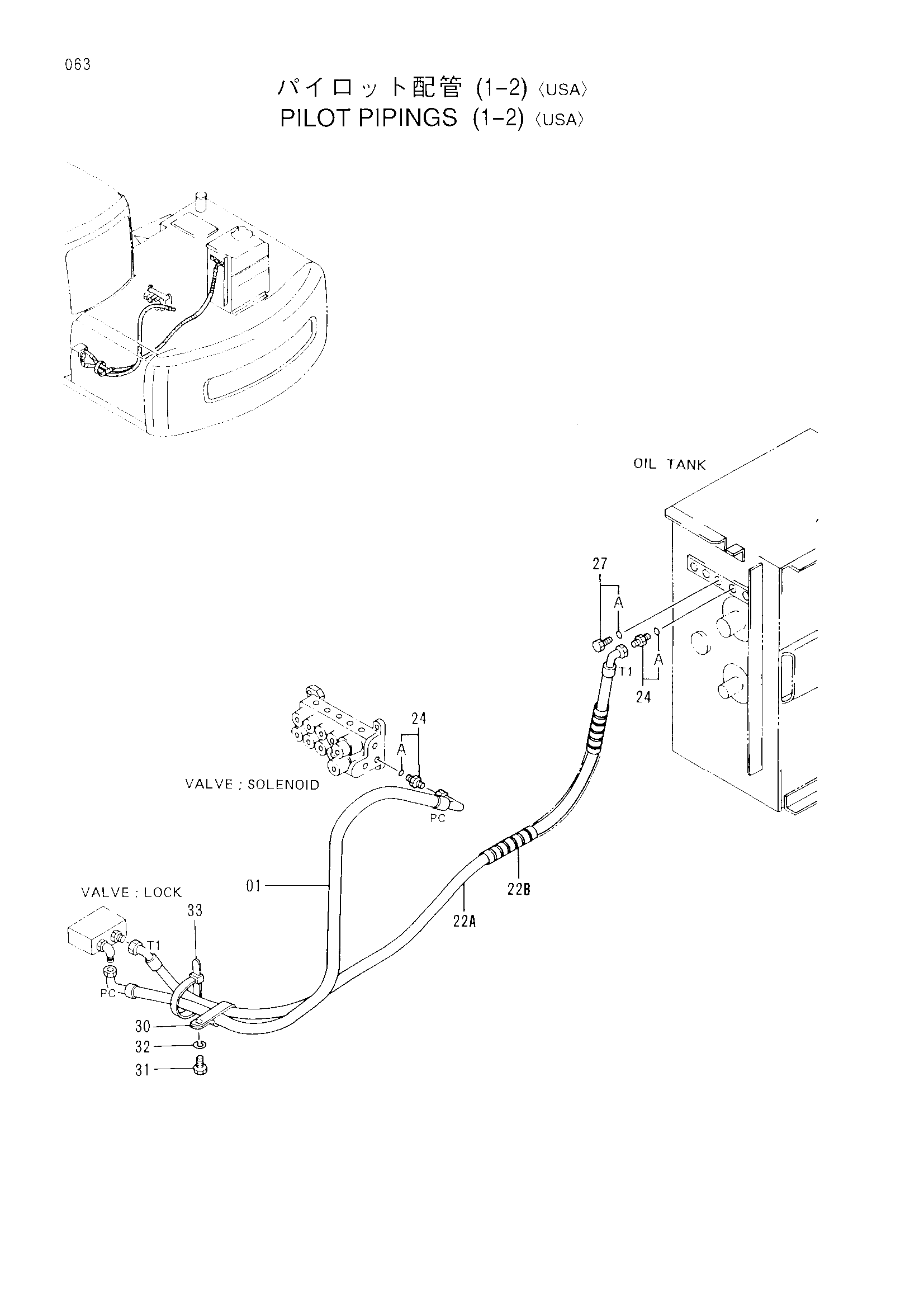

Заводская схема «Пилотный трубопроводы (1-2)[USA]» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4320253	Шланг (PC)	1
22A	4283885	Нейлоновый шланг (T1)	1
22B	4133527	Защитный кожух	1
24	4200466	Адаптер	2
24A	4509180	Уплотнительное кольцо	1
27	4092534	Пробка	1
27A	4509180	Уплотнительное кольцо	1
30	4190266	Зажим	1
31	J901020	Болт	1
32	A590910	Пружинная шайба	1
33	4055312	Ленточный зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
