Облицовка (2-1) — HITACHI EX100-3

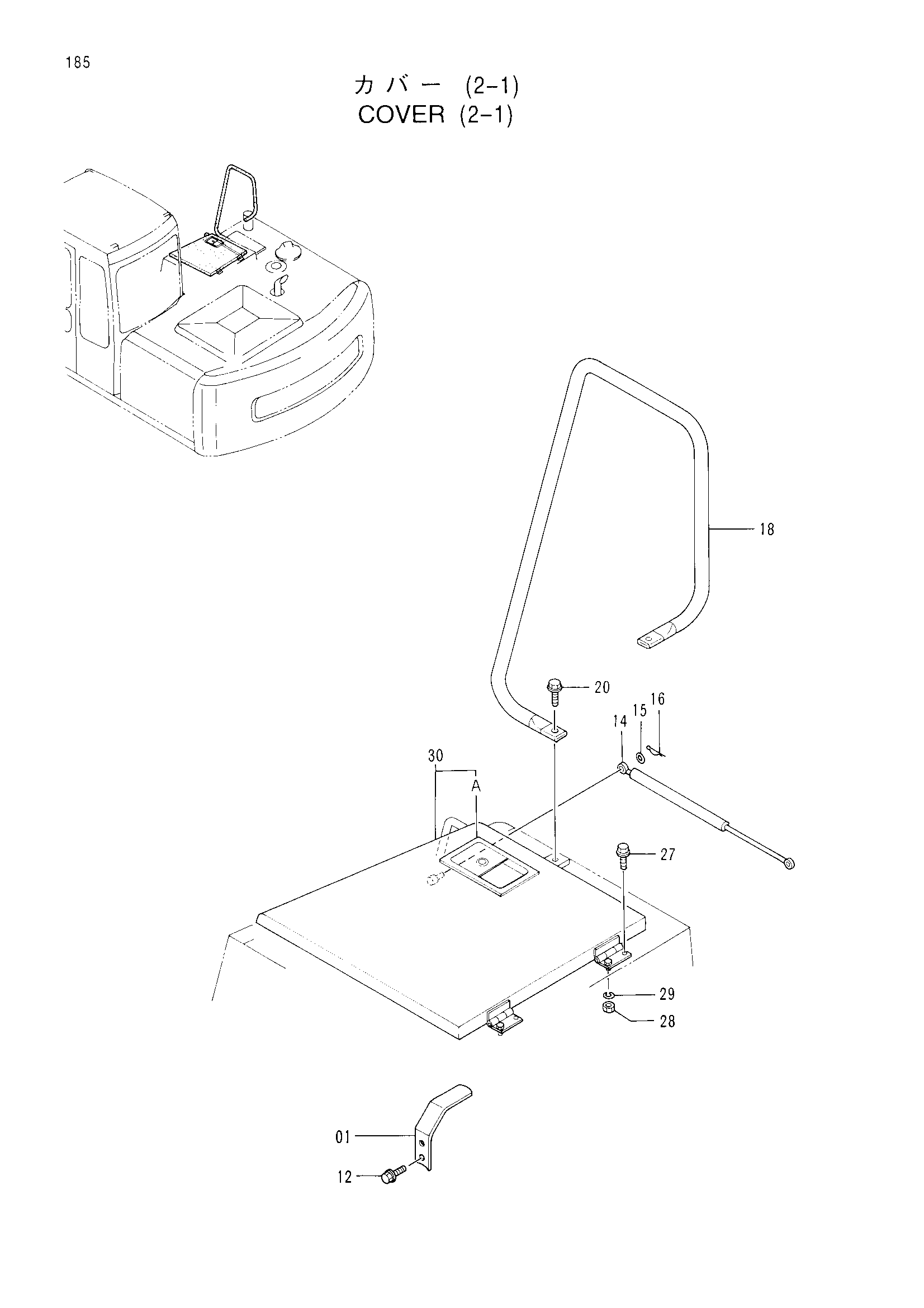

Заводская схема «Облицовка (2-1)» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9736904 | Кронштейн | 1 |
| 12 | J031030 | Болт с шайбой | 2 |
| 14 | 4196560 | Стойка | 1 |
| 15 | A590108 | Плоская шайба | 2 |
| 16 | 4022697 | Стопорный палец | 2 |
| 18 | 8047346 | Стойка | 1 |
| 20 | J011228 | Болт с шайбой | 2 |
| 27 | J021030 | Болт с шайбой | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 30 | 7024437 | Крышка | 1 |
| 30A | 7017862 замена: 7031001 | Дверь блокировка (1) | 1 |
| 30A | 7031001 | Дверь блокировка (1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
