Смещаемый стрела (2) — HITACHI EX100-3

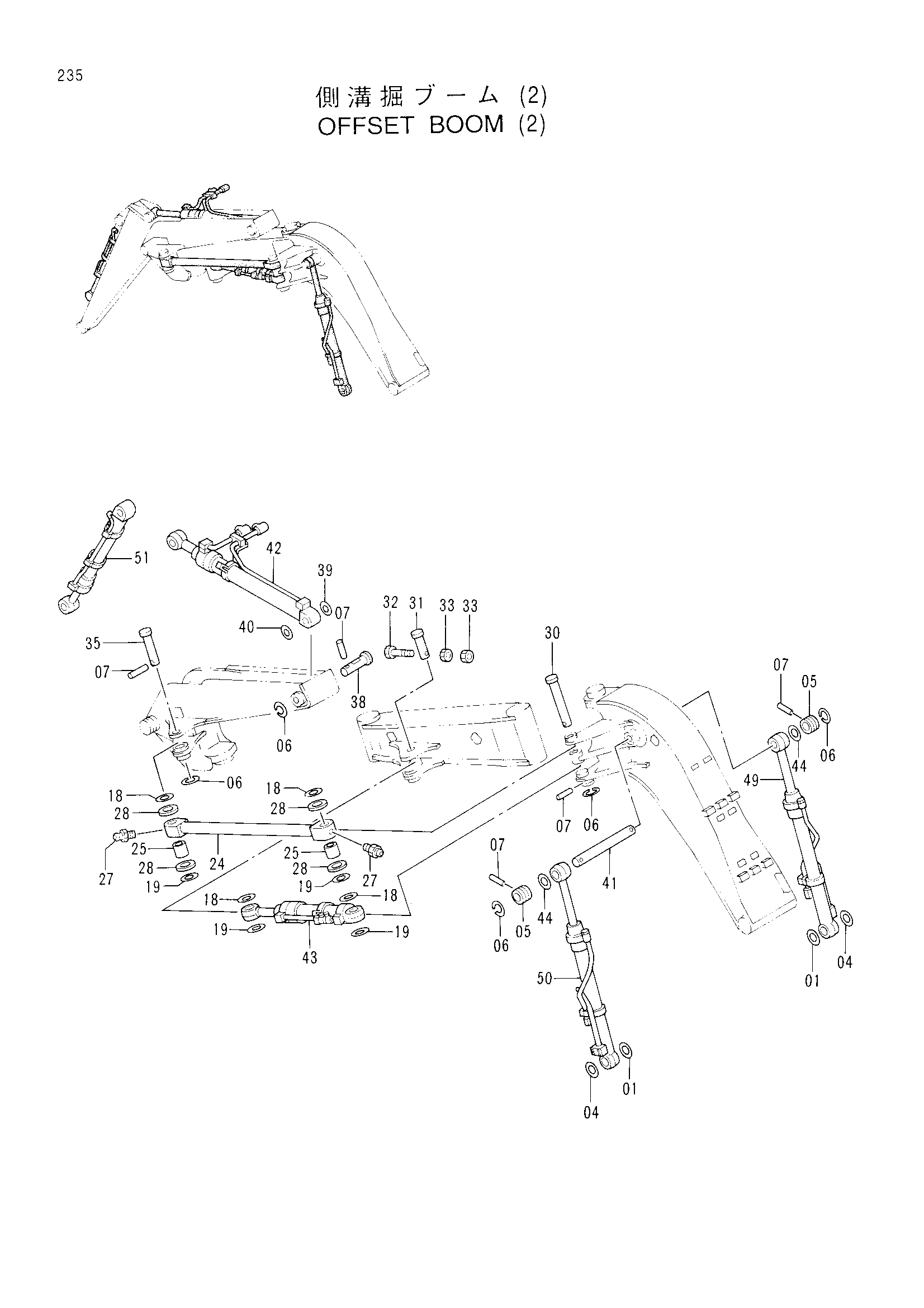

Заводская схема «Смещаемый стрела (2)» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4252331 | Регулировочная шайба 1.0 | 2 |
| 04 | 4252332 | Регулировочная шайба 2.0 | 2 |
| 05 | 4197033 | Ограничитель | 2 |
| 06 | 4065688 | Кольцо | 5 |
| 07 | 4065689 | Палец | 5 |
| 18 | 4179808 | Шайба 2.0 | 4 |
| 19 | 4179807 | Шайба 1.0 | 4 |
| 24 | 9738196 | Стойка | 1 |
| 25 | 3058934 | Втулка | 2 |
| 27 | J75481 | Пресс-маслёнка | 2 |
| 28 | 4094086 | Пылезащитное уплотнение | 4 |
| 30 | 3058916 | Палец | 1 |
| 31 | 3033351 | Палец | 1 |
| 32 | J931604 | Болт | 1 |
| 33 | J951016 | Гайка | 2 |
| 35 | 4287784 | Палец | 1 |
| 38 | 3058915 | Палец | 1 |
| 39 | 4075359 | Шайба 1.0 | 1 |
| 40 | 4075360 | Шайба 2.0 | 1 |
| 41 | 3051521 | Палец | 1 |
| 42 | 4287880 | Гидроцилиндр рукояти | 1 |
| 43 | 4287881 | Гидроцилиндр. смещаемый | 1 |
| 44 | 4284057 | Регулировочная шайба 1.0 | 2 |
| 49 | 4257931 | Гидроцилиндр стрелы (правый) | 1 |
| 50 | 4257930 | Гидроцилиндр стрелы (левый) | 1 |
| 51 | 4269538 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
