Каталог запчастей HITACHI
Электрооборудование (2)[USA] — HITACHI EX100-3

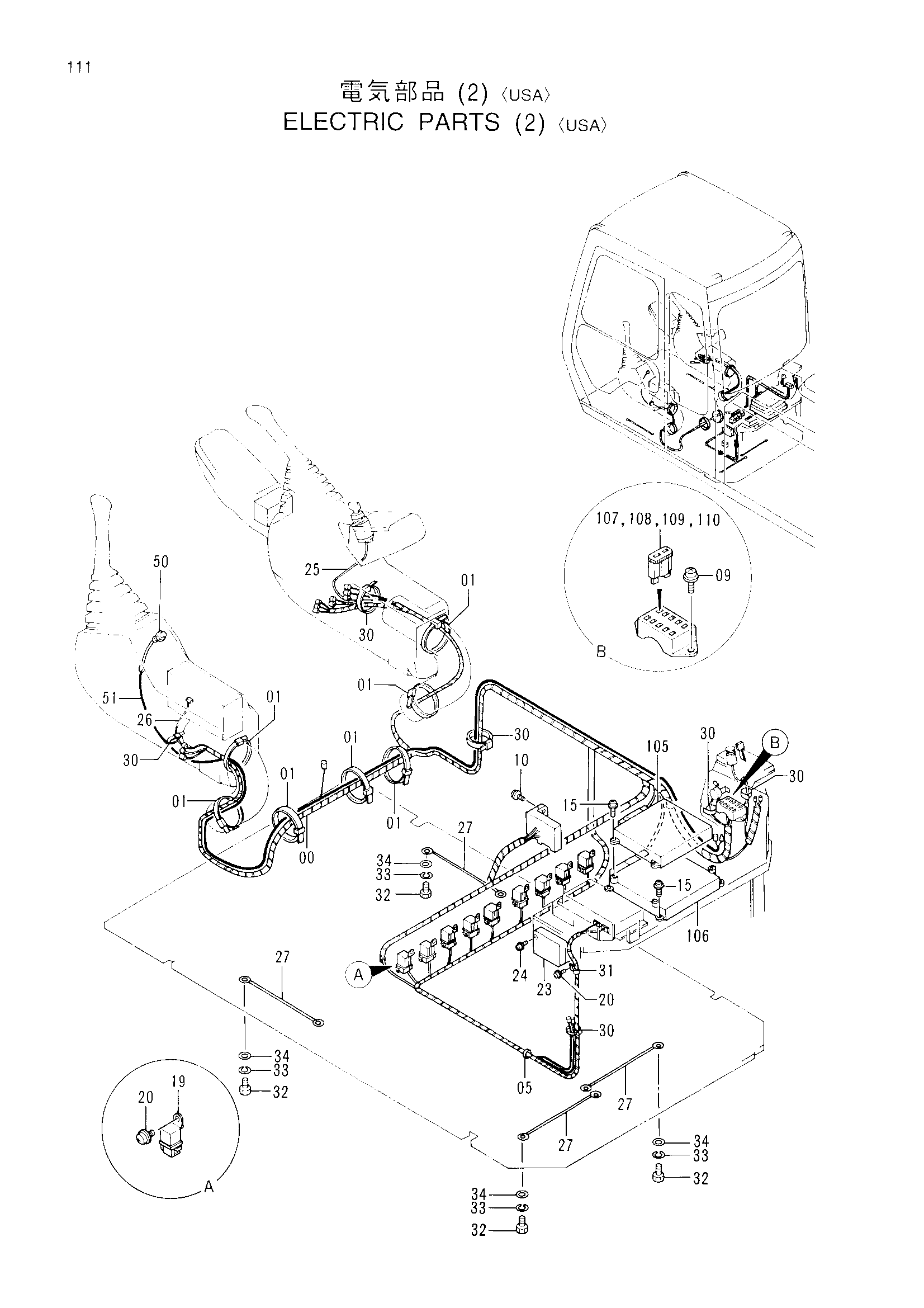

Заводская схема «Электрооборудование (2)[USA]» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (2)[USA] HITACHI EX100-3](/catalog-drawings/16/16cc748e-e91c-4a47-8542-c0e104ae1674.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001835 | Жгут проводов | 1 |
| 01 | 4121859 | Ленточный зажим | 7 |
| 05 | 4254600 | Зажим | 1 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 2 |
| 15 | J460616 | Винт с шайбой | 8 |
| 19 | 4251588 | Реле | 9 |
| 20 | J460616 | Винт с шайбой | 10 |
| 23 | 4325797 | Реле | 1 |
| 24 | J460616 | Винт с шайбой | 2 |
| 25 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 26 | 4277941 | Жгут проводов провод (радио дополнительный) | 1 |
| 27 | 4281293 | Жгут проводов провод (радио масса) | 4 |
| 30 | 4055312 | Ленточный зажим | 6 |
| 31 | 4000859 | Зажим трубка | 1 |
| 32 | J901016 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | A590110 | Плоская шайба | 4 |
| 50 | 4285337 | Выключатель(мотион сигнализация) | 1 |
| 51 | 3060278 | Жгут проводов | 1 |
| 105 | 9133700 | Блок EC | 1 |
| 106 | 9133701 | Блок PVC | 1 |
| 107 | 4249690 | Предохранитель (1A) | 6 |
| 108 | 4195593 | Предохранитель (5A) | 8 |
| 109 | 4195594 | Предохранитель (10A) | 3 |
| 110 | 4195596 | Предохранитель (20A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
