Электрооборудование (3-1) — HITACHI EX100-3

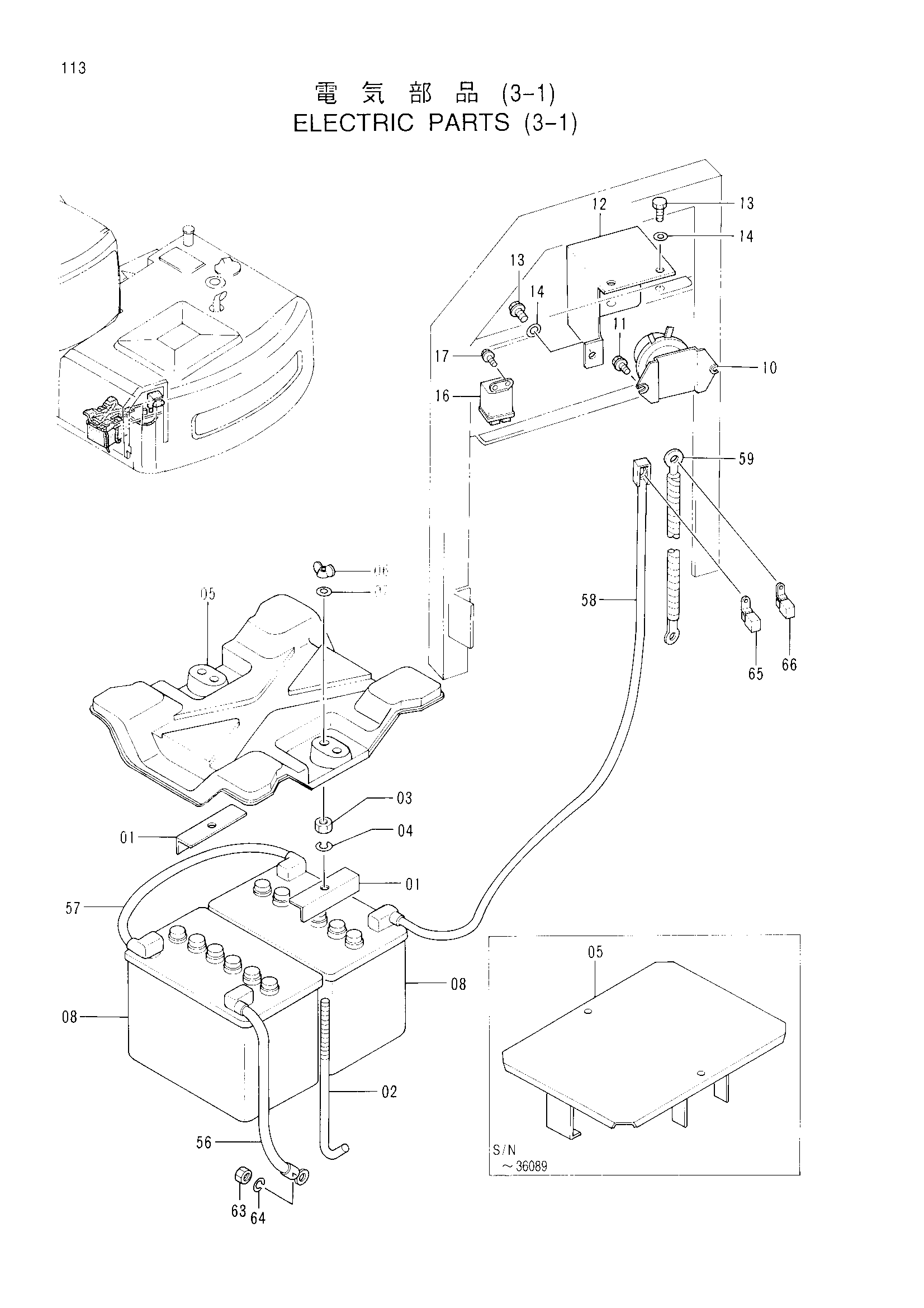

Заводская схема «Электрооборудование (3-1)» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257035 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 02 | 4359331 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | 4351057 | Крышка аккумулятор | 1 |
| 05 | 8048004 замена: 8062494 | Крышка | 1 |
| 05 | 8062494 замена: 4351057 | Крышка | 1 |
| 05 | 8062494 замена: 4359331 | Крышка | 1 |
| 06 | M570010 | Гайка винг | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | 4247929 | Аккумулятор | 2 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J020830 | Болт с шайбой | 2 |
| 12 | 3056019 | Крышка | 1 |
| 13 | J900816 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 16 | 4251587 | Реле (глов пробка) | 1 |
| 17 | J020620 | Болт с шайбой | 2 |
| 56 | 4258420 | Жгут проводов провод(аккумулятор масса) | 1 |
| 57 | 4258418 | Жгут проводов провод(аккумулятор - аккумулятор) | 1 |
| 58 | 4258586 | Жгут проводов провод(аккумулятор - аккумулятор реле) | 1 |
| 59 | 4319217 | Жгут проводов провод(аккумулятор реле - стартер) | 1 |
| 63 | J950010 | Гайка | 1 |
| 64 | A590910 | Пружинная шайба | 1 |
| 65 | 4270554 | Фусибле-линк (40A) | 1 |
| 66 | 4270555 | Фусибле-линк (50A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
