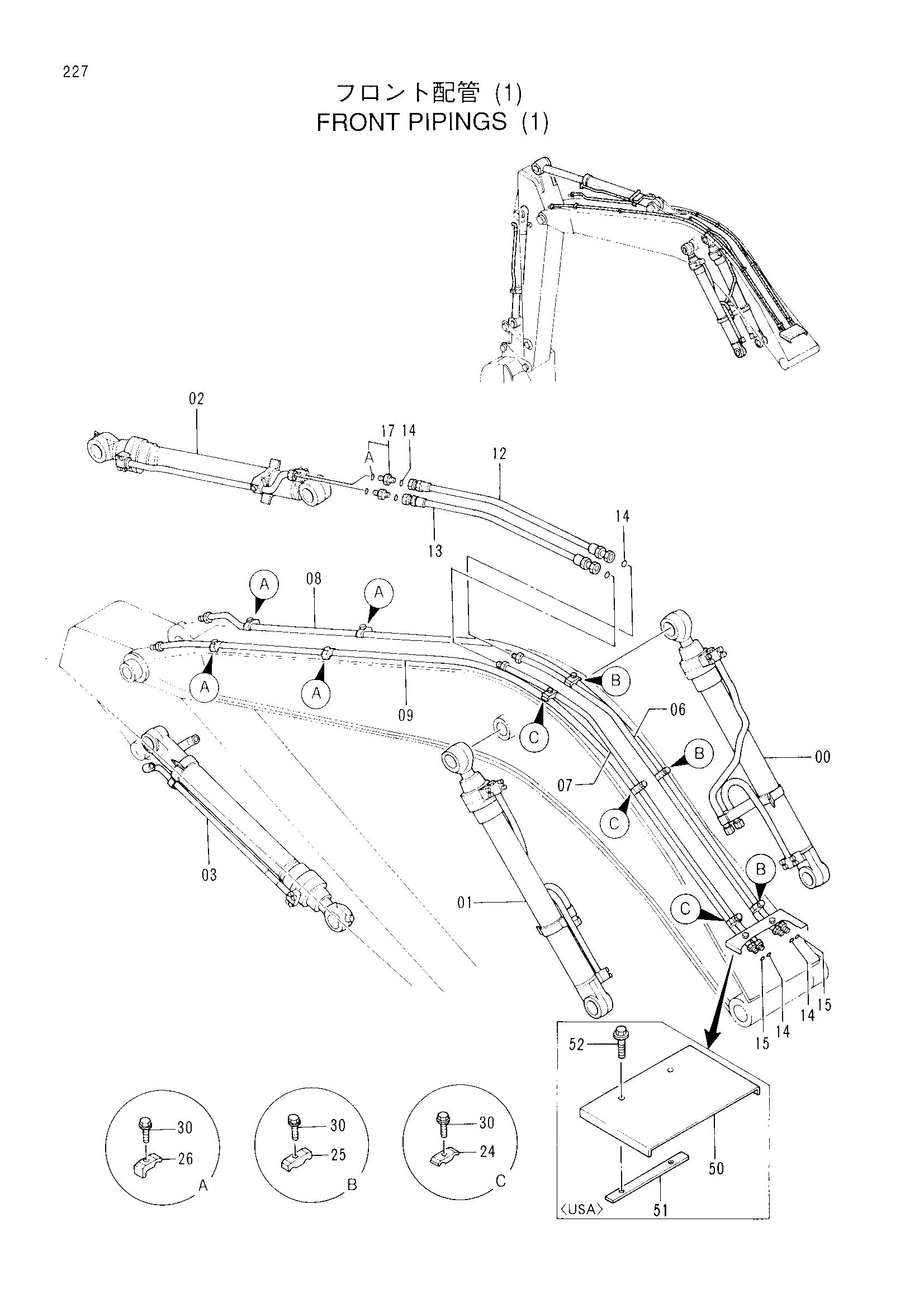

Передний трубопроводы (1) — HITACHI EX100-3
Заводская схема «Передний трубопроводы (1)» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4257931 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4257930 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4257932 | Гидроцилиндр рукояти | 1 |
| 03 | 4269538 | Гидроцилиндр ковша | 1 |
| 06 | 8048510 | Трубка | 1 |
| 07 | 8048511 | Трубка | 1 |
| 08 | 8048512 | Трубка | 1 |
| 09 | 8048513 | Трубка | 1 |
| 12 | 4260311 | Шланг | 1 |
| 13 | 4260310 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4189619 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4189858 | Хомут трубки | 3 |
| 25 | 4141806 | Хомут трубки | 3 |
| 26 | 4190125 | Хомут трубки | 4 |
| 30 | J011255 | Болт с шайбой | 10 |
| 50 | 8053452 | Крышка | 1 |
| 51 | 4294678 | Седло винта | 1 |
| 52 | J021065 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
