Облицовка (1-2) — HITACHI EX100-3

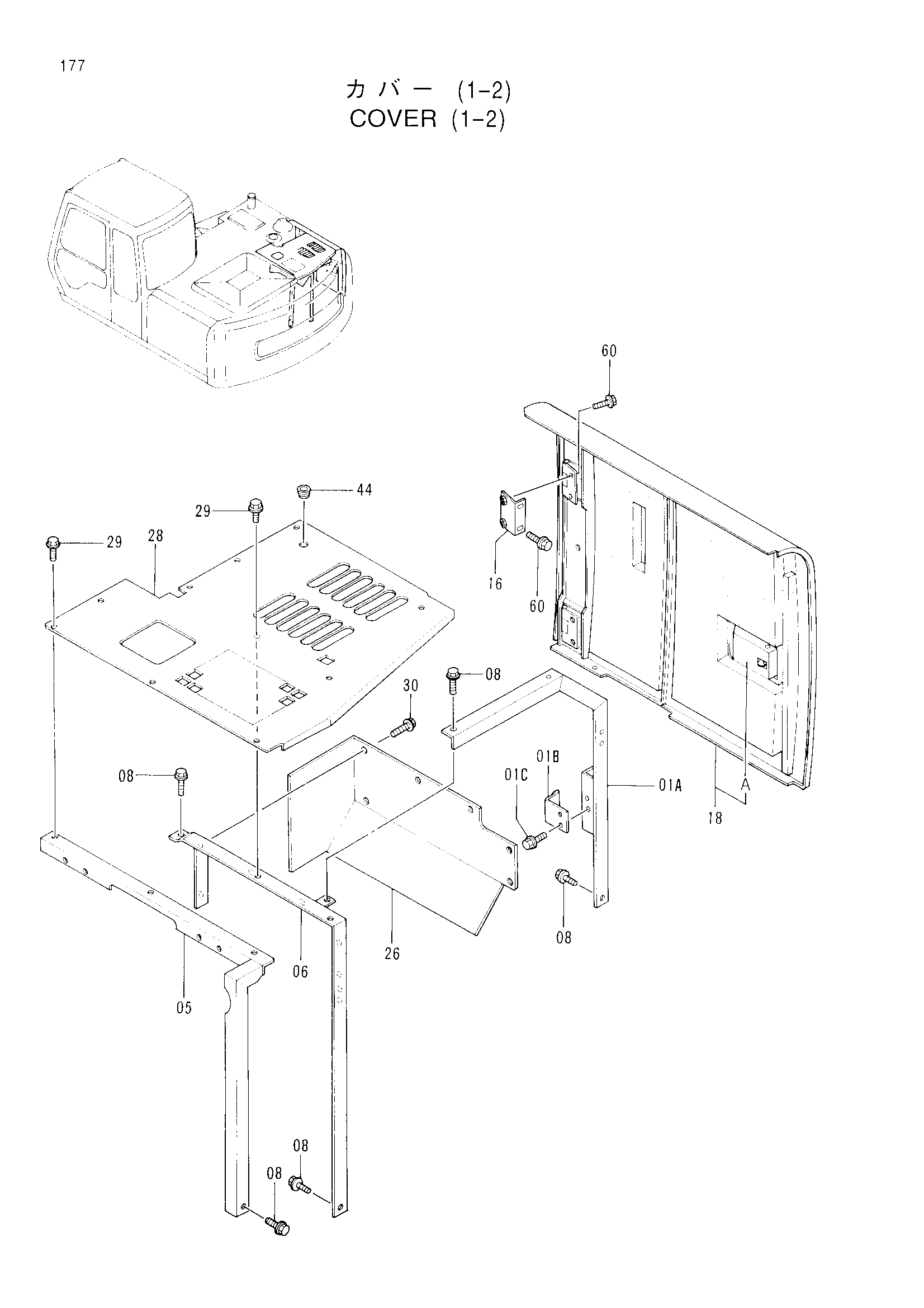

Заводская схема «Облицовка (1-2)» для HITACHI EX100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 7023156 | Опора | 1 |
| 01B | 4257087 | Ограничитель | 1 |
| 01C | J031030 | Болт с шайбой | 2 |
| 05 | 7024046 | Опора | 1 |
| 06 | 7023157 | Опора | 1 |
| 08 | J021025 | Болт с шайбой | 5 |
| 16 | 8048338 | Кронштейн | 2 |
| 18 | 5003396 | Дверь | 1 |
| 18A | 4354011 замена: 4361768 | Дверь блокировка (3) | 1 |
| 18A | 4361768 | Дверь блокировка (3) | 1 |
| 18A | 7017862 замена: 4354011 | Дверь блокировка (1) | 1 |
| 26 | 2036683 | Крышка | 1 |
| 28 | 2032093 | Крышка | 1 |
| 29 | J031030 | Болт с шайбой | 10 |
| 30 | J021025 | Болт с шайбой | 6 |
| 44 | 94-2806 | Резиновая втулка | 1 |
| 60 | J031025 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
