Одинарный насос (2/2) — HITACHI EX100-2m

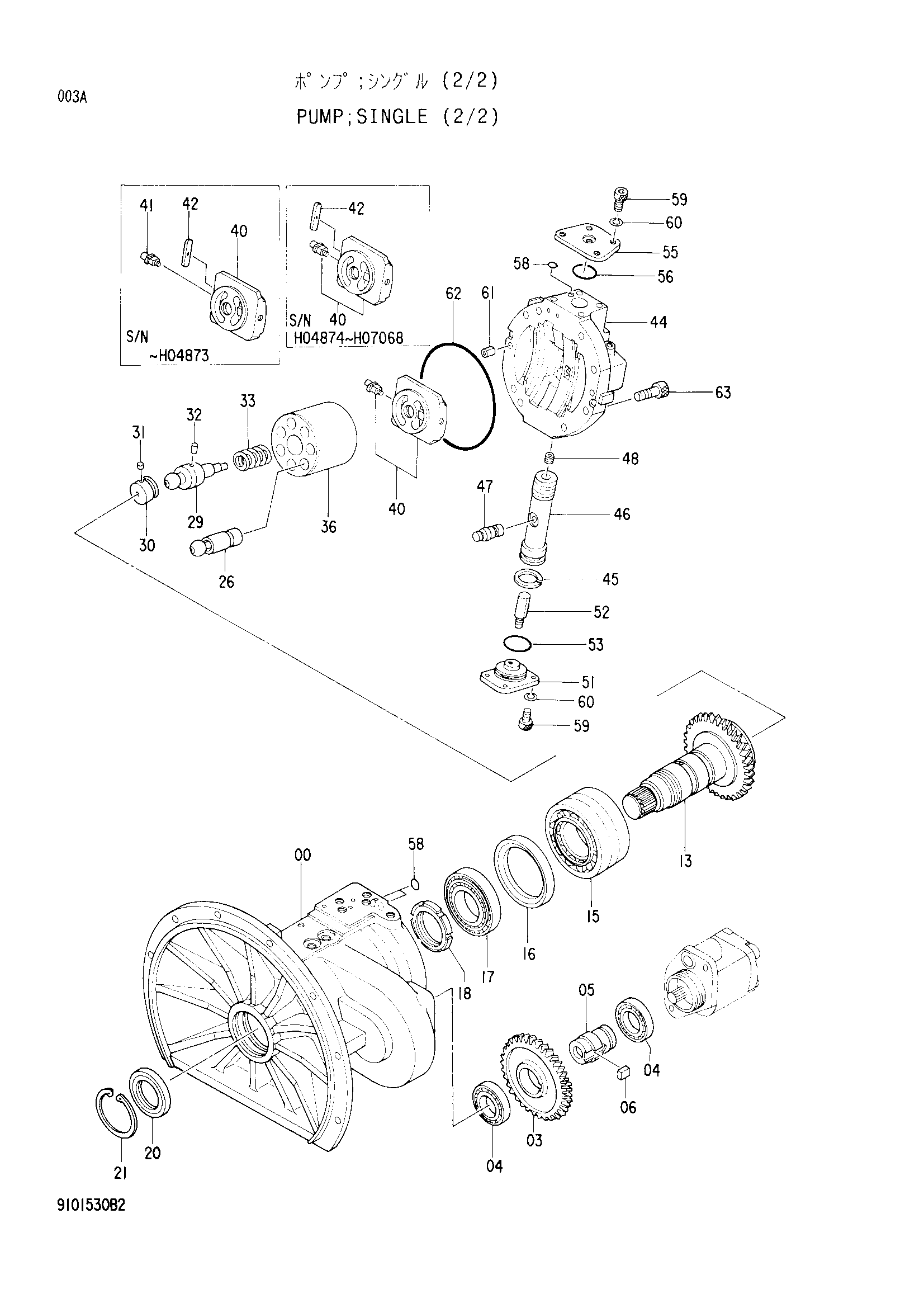

Заводская схема «Одинарный насос (2/2)» для HITACHI EX100-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9101530	Насос одинарный (2/2)	1
00	1016157	Корпус насос	1
03	3051201	Шестерня пилотный	1
04	958740	Шариковый подшипник	2
05	3046466	Вал шестерня	1
06	4118495	Шпонка	1
13	1016012	Дисковый дривинг	1
15	4175666	Роликовый подшипник	1
16	4233164 замена: 4339171	Кольцо	1
16	4339171	Кольцо проставка	1
17	4199307	Роликовый подшипник	1
18	4178173	Гайка подшипник.	1
20	4260561	Масляное уплотнение	1
21	4116290	Стопорное кольцо	1
26	8043698	Поршень	7
29	4233180	Вал центральный	1
30	4233181	Держатель	1
31	4184779	Шарик	1
32	4198956	Палец	1
33	4248499	Пружина сжатия	1
36	2027277	Ротор	1
40	2030271 замена: 9120556	Клапан	1
40	9120556 замена: 9128379	Клапан в сборе	1
40	9128379	Клапан в сборе	1
41	4248599 замена: 9120556	Палец	1
42	4223607 замена: 9128379	Уплотнение	1
44	1016614	Головка	1
45	4272674	Поршневое кольцо	1
46	3055313	Поршень серво	1
47	4260211	Палец	1
48	4179838	Установочный винт	1
51	4260500	Ограничитель	1
52	4260493	Ограничитель	1
53	992444	Уплотнительное кольцо	1
55	3051812	Ограничитель	1
56	4260309	Уплотнительное кольцо	1
58	971823	Уплотнительное кольцо	3
59	M340820	Болт с внутренним шестигранником	8
60	4514388	Пружинная шайба	8
61	4099290	Пружинный штифт	2
62	4241389	Уплотнительное кольцо	1
63	M341245	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
