Гидромотор (ход) — HITACHI EX100-2m

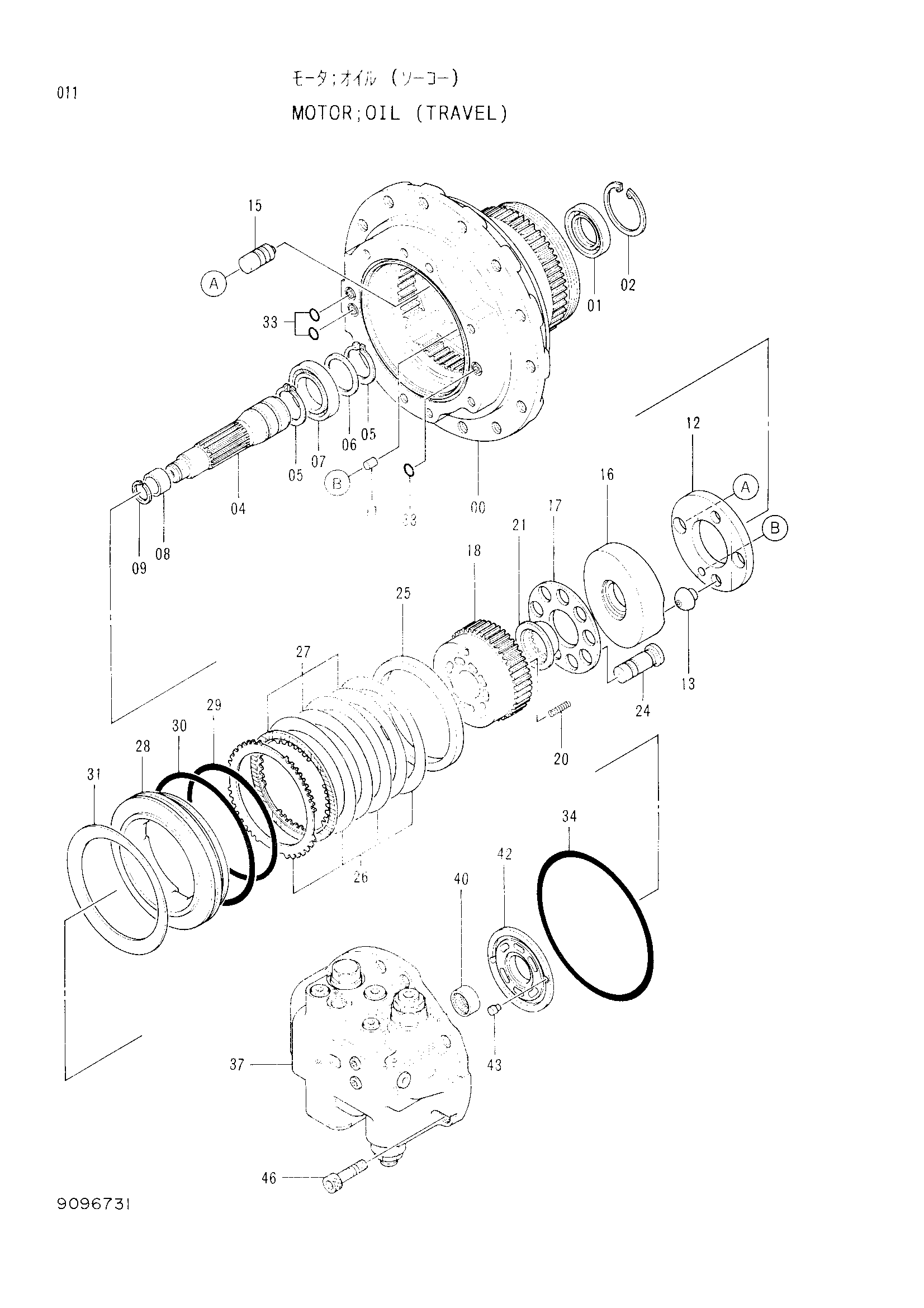

Заводская схема «Гидромотор (ход)» для HITACHI EX100-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9096731 | Гидромотор | 1 | |
| 00 | 1015120 | Корпус | 1 |
| 01 | 4212841 | Масляное уплотнение | 1 |
| 02 | 991725 | Стопорное кольцо | 1 |
| 04 | 3047919 | Вал | 1 |
| 05 | 959499 | Стопорное кольцо | 2 |
| 06 | 4251146 | Пластина | 1 |
| 07 | 4250923 | Роликовый подшипник | 1 |
| 08 | 4248340 | Внутреннее кольцо подшипника | 1 |
| 09 | 4229543 | Стопорное кольцо | 1 |
| 11 | 4212842 | Установочный штифт | 1 |
| 12 | 3050567 | Пластина | 1 |
| 13 | 4252764 | Палец | 2 |
| 15 | 4264312 | Поршень серво | 2 |
| 16 | 3049956 | Пластина свасх | 1 |
| 17 | 3058406 | Фиксатор | 1 |
| 18 | 2028344 | Ротор | 1 |
| 20 | 4247991 | Пружина сжатия | 9 |
| 21 | 4248342 | Втулка | 1 |
| 24 | 8050709 | Поршень | 9 |
| 25 | 4266511 | Проставка | 1 |
| 26 | 3032432 | Пластина | 4 |
| 27 | 3043240 | Пластина фрикционный | 3 |
| 28 | 3051501 | Поршень | 1 |
| 29 | 4232766 | Д-ринг | 1 |
| 30 | 4232767 | Д-ринг | 1 |
| 31 | 3043242 | Тарельчатая пружина | 1 |
| 33 | 4506415 | Уплотнительное кольцо | 3 |
| 34 | 4244542 | Уплотнительное кольцо | 1 |
| 37 | 9099928 | Тормозной клапан | 1 |
| 40 | 4234840 | Игольчатый подшипник | 1 |
| 42 | 3047922 | Пластина клапан | 1 |
| 43 | 4271350 | Установочный штифт | 2 |
| 46 | M341232 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
