Тормозной клапан (1/2) — HITACHI EX100-2m

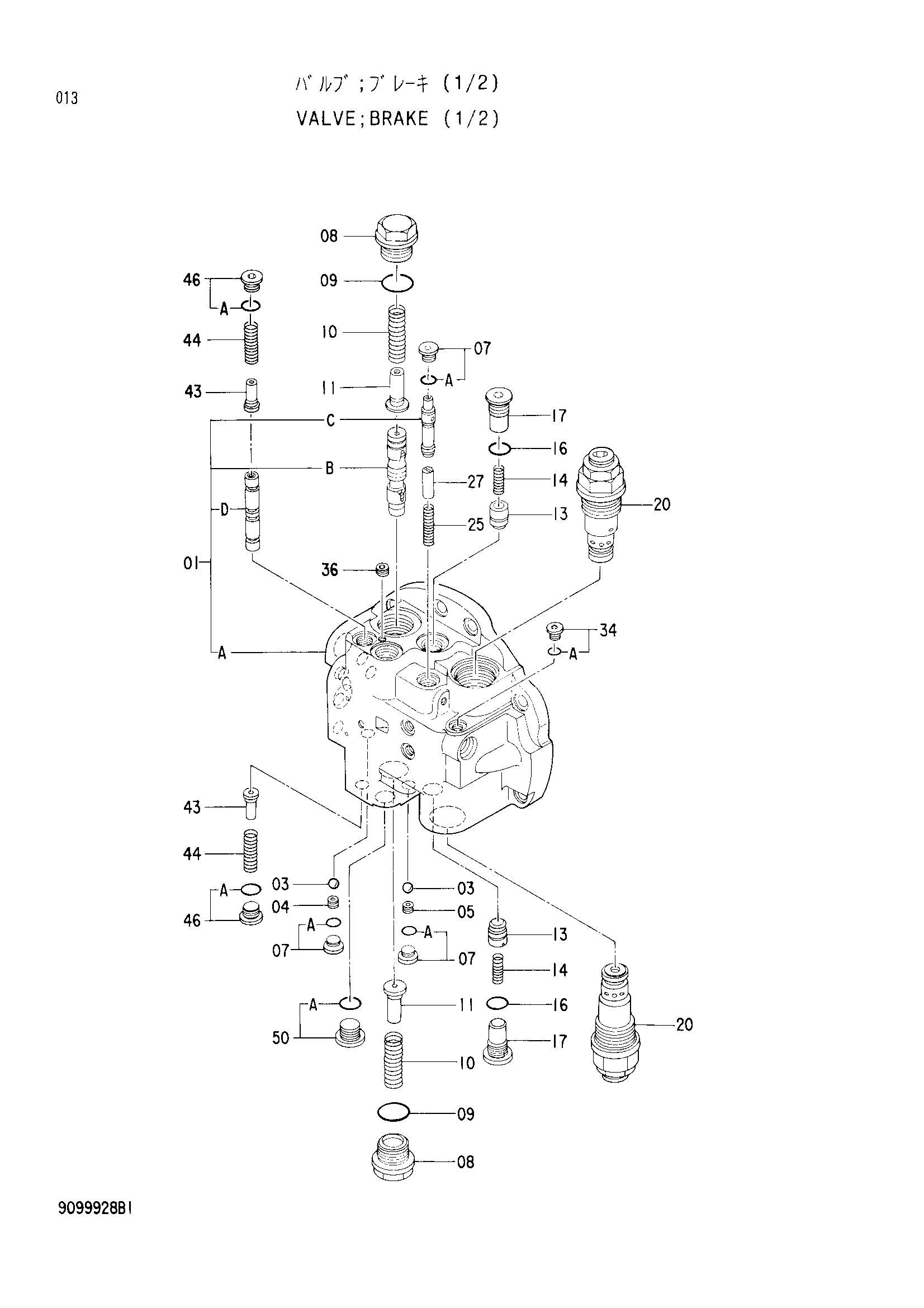

Заводская схема «Тормозной клапан (1/2)» для HITACHI EX100-2m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099928 | Клапан тормоз (1/2) | 1 | |
| 01 | 8051022 | Корпус в сборе | 1 |
| 03 | 4509493 | Шарик | 2 |
| 04 | 4193400 | Пробка | 1 |
| 05 | 4193400 | Пробка | 1 |
| 05 | 4193400 | Пробка | 1 |
| 05 | 4193400 | Пробка | 1 |
| 05 | 4193400 | Пробка | 1 |
| 05 | 4292941 | Пробка | 1 |
| 07 | 9089485 | Пробка | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4229631 | Пробка | 2 |
| 09 | 4506429 | Уплотнительное кольцо | 2 |
| 10 | 4229522 | Пружина сжатия | 2 |
| 11 | 4229521 | Ограничитель | 2 |
| 13 | 4193379 | Тарельчатый клапан | 2 |
| 14 | 4193376 | Пружина сжатия | 2 |
| 16 | 4506418 | Уплотнительное кольцо | 2 |
| 17 | 4275049 | Пробка | 2 |
| 20 | 9102618 | Предохранительный клапан | 2 |
| 25 | 4259394 | Пружина сжатия | 1 |
| 27 | 4281767 | Ограничитель | 1 |
| 34 | 9089484 | Пробка | 1 |
| 34A | 4506408 | Уплотнительное кольцо | 1 |
| 36 | 4050968 | Пробка | 1 |
| 43 | 4276372 | Ограничитель | 2 |
| 44 | 4276449 | Пружина сжатия | 2 |
| 46 | 9109962 | Пробка | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 9089487 | Пробка | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
