Облицовка (2-2) — HITACHI EX100-2

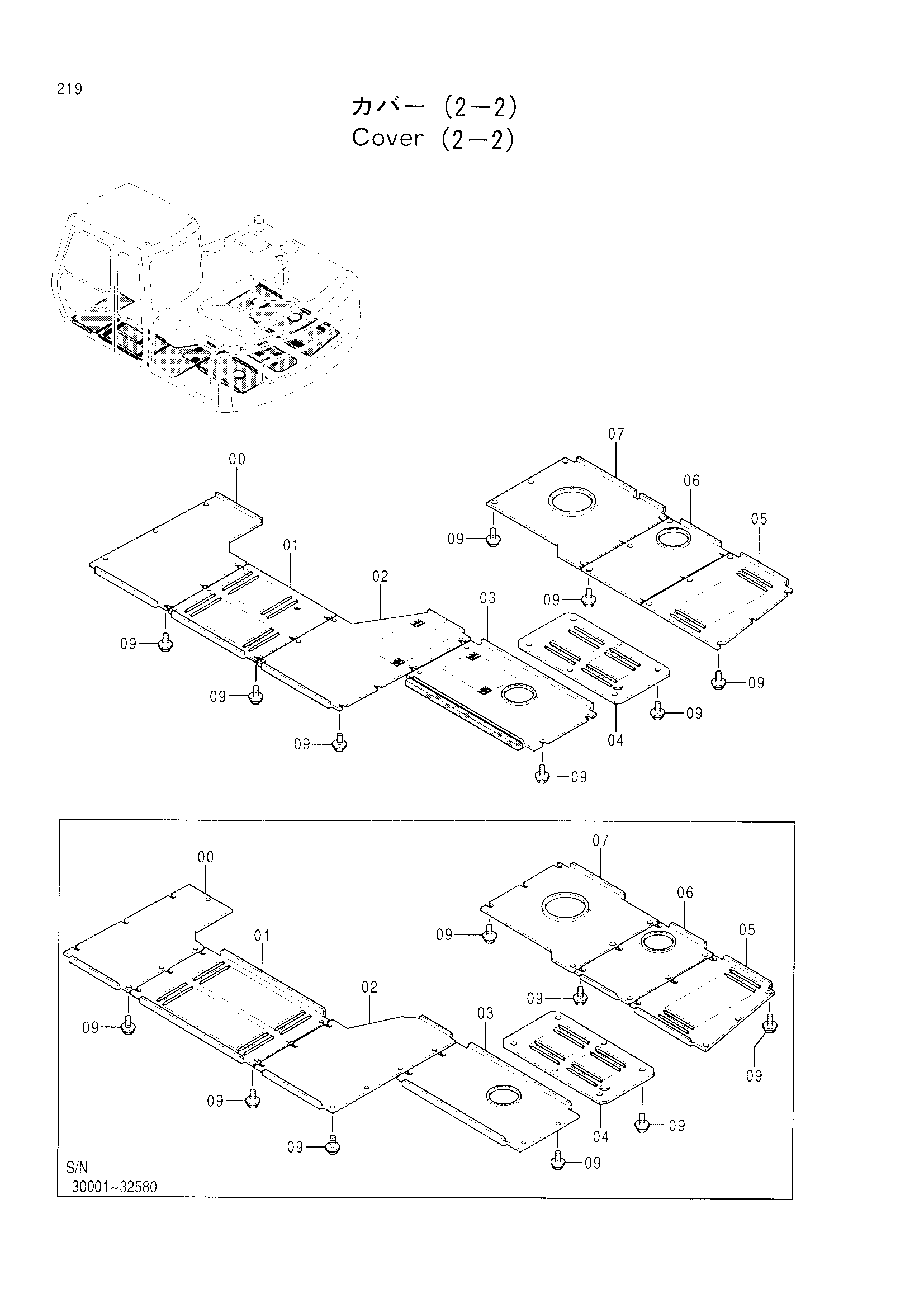

Заводская схема «Облицовка (2-2)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3050658 | Крышка | 1 |
| 00 | 3070067 | Крышка | 1 |
| 01 | 2029052 | Крышка | 1 |
| 01 | 3070064 | Крышка | 1 |
| 02 | 2029053 | Крышка | 1 |
| 02 | 3070068 | Крышка | 1 |
| 03 | 3050659 замена: 8059972 | Крышка | 1 |
| 03 | 8059972 | Крышка | 1 |
| 04 | 3051041 | Крышка | 1 |
| 05 | 3050660 замена: 3070008 | Крышка | 1 |
| 05 | 3070008 | Крышка | 1 |
| 06 | 3050661 замена: 3070010 | Крышка | 1 |
| 06 | 3070010 | Крышка | 1 |
| 07 | 3050662 замена: 3070012 | Крышка | 1 |
| 07 | 3070012 | Крышка | 1 |
| 09 | J071030 | Болт семс-с | 47 |
| 09 | J071030 | Болт семс-с | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
