Основной трубопроводы (1) — HITACHI EX100-2

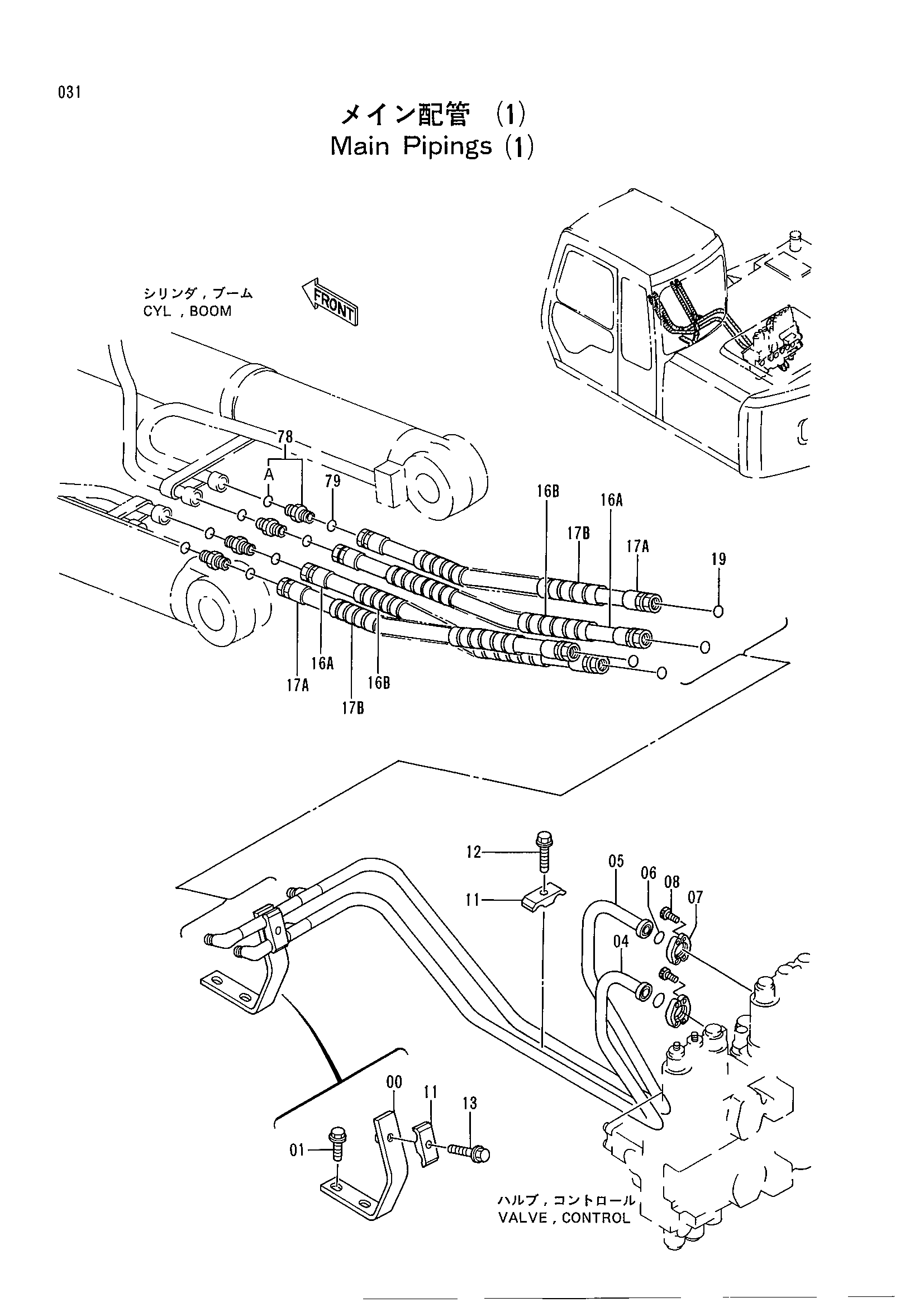

Заводская схема «Основной трубопроводы (1)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9737118 | Опора | 1 |
| 01 | J021225 | Болт с шайбой | 2 |
| 04 | 8047349 | Трубка | 1 |
| 05 | 8047348 | Трубка | 1 |
| 06 | 4510167 | Уплотнительное кольцо | 2 |
| 07 | 4510173 | Разъёмный фланец | 4 |
| 08 | M340825 | Болт с внутренним шестигранником | 8 |
| 11 | 4189858 | Хомут трубки | 2 |
| 12 | J011250 | Болт с шайбой | 1 |
| 13 | J011260 | Болт с шайбой | 1 |
| 16A | 4254436 | Шланг | 2 |
| 16B | 4044420 | Защитный кожух | 2 |
| 17A | 4285464 | Шланг | 2 |
| 17B | 4044420 | Защитный кожух | 2 |
| 19 | 4138938 | Уплотнительное кольцо | 4 |
| 78 | 4189602 | Адаптер | 4 |
| 78A | 4506418 | Уплотнительное кольцо | 1 |
| 79 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
