Стрела — HITACHI EX100-2

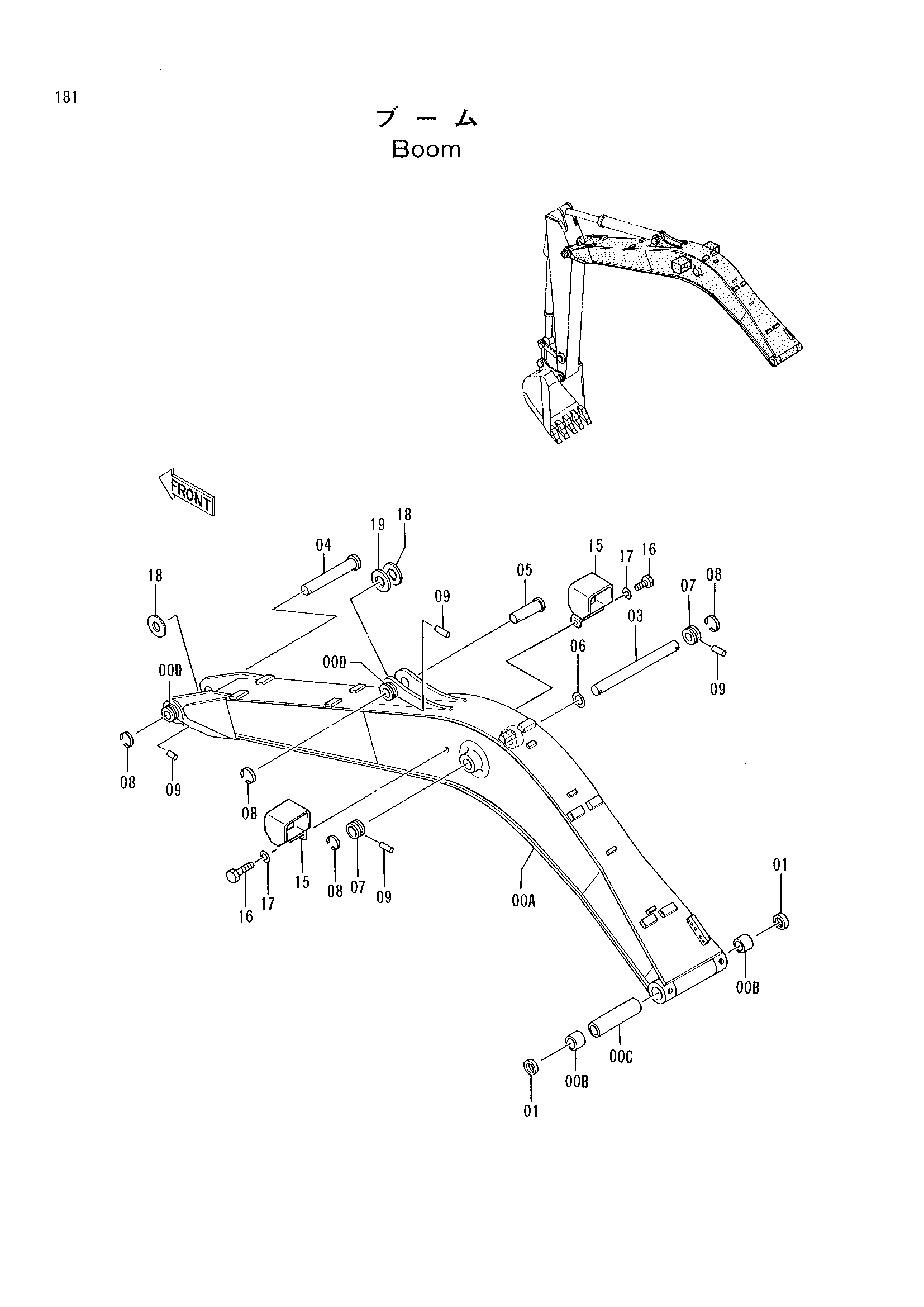

Заводская схема «Стрела» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-D | 7023145 | Стрела в сборе | 1 |
| 00A | 5003032 | Стрела | 1 |
| 00B | 3051399 | Втулка | 2 |
| 00C | 4252337 | Проставка | 1 |
| 00D | 4197033 | Ограничитель | 2 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 03 | 3051521 | Палец | 1 |
| 04 | 3037076 | Палец | 1 |
| 05 | 3051522 | Палец | 1 |
| 06 | 4284057 | Регулировочная шайба 1.0 | 2 |
| 07 | 4197033 | Ограничитель | 2 |
| 08 | 4065688 | Кольцо | 4 |
| 09 | 4065689 | Палец | 4 |
| 15 | 8043838 | Кронштейн | 2 |
| 16 | J901430 | Болт | 2 |
| 17 | A590914 | Пружинная шайба | 2 |
| 18 | 4075359 | Шайба 1.0 | 2 |
| 19 | 4075360 | Шайба 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
