Пилотный трубопроводы для запасные педаль — HITACHI EX100-2

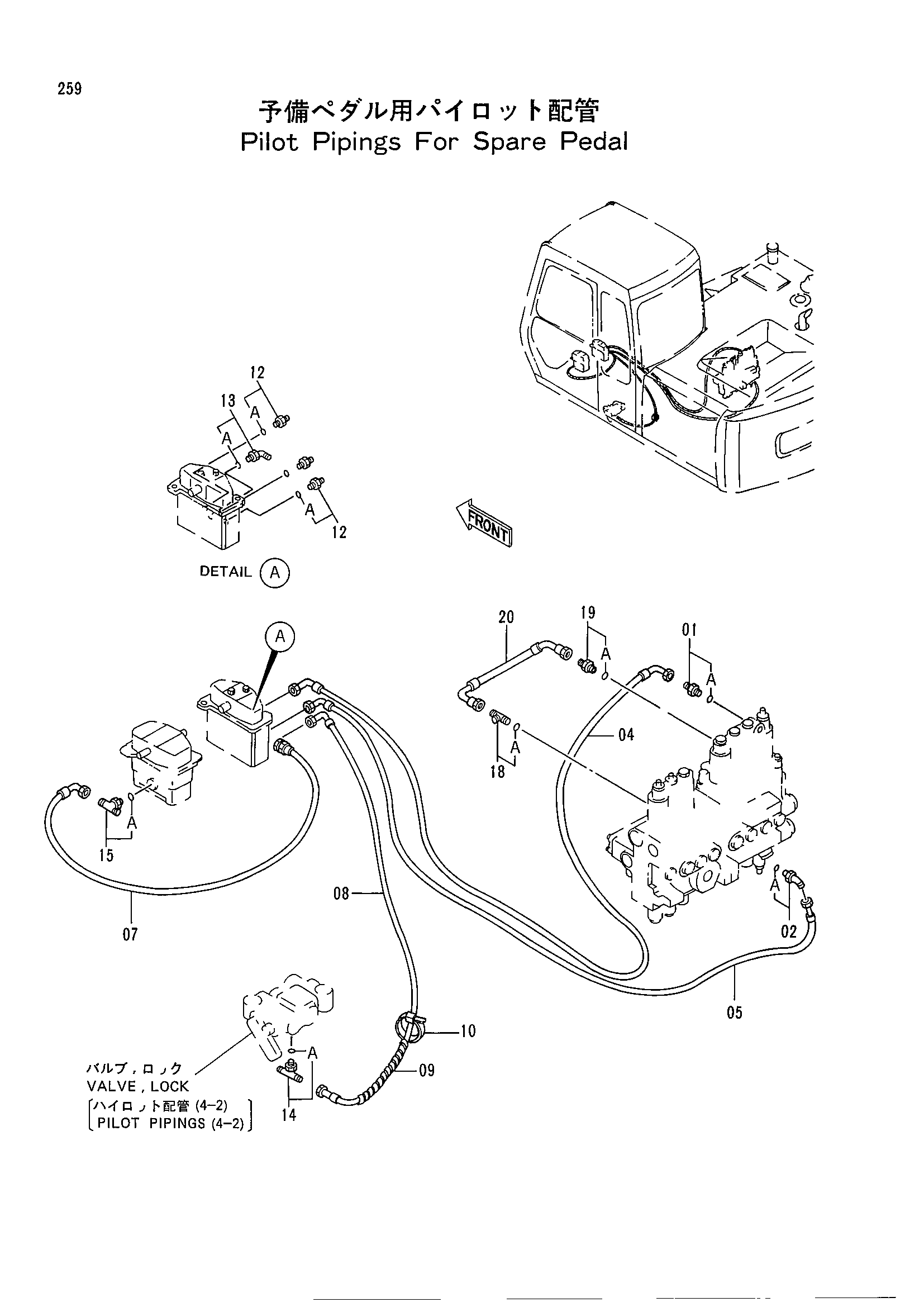

Заводская схема «Пилотный трубопроводы для запасные педаль» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4190244 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4290924 | Нейлоновый шланг | 1 |
| 05 | 4290926 | Нейлоновый шланг | 1 |
| 07 | 4218001 | Нейлоновый шланг | 1 |
| 08 | 4210340 | Нейлоновый шланг | 1 |
| 09 | 4133527 | Защитный кожух | 4 |
| 10 | 4121859 | Ленточный зажим | 4 |
| 12 | 4200467 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4208472 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4208473 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4291799 | Трубка штуцер | 1 |
| 18 | 4203485 | Трубка риттинг | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4291348 | Шланг | 1 |
| 20 | 4295509 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
