Передний трубопроводы <смещаемый стрела>: 3 — HITACHI EX100-2

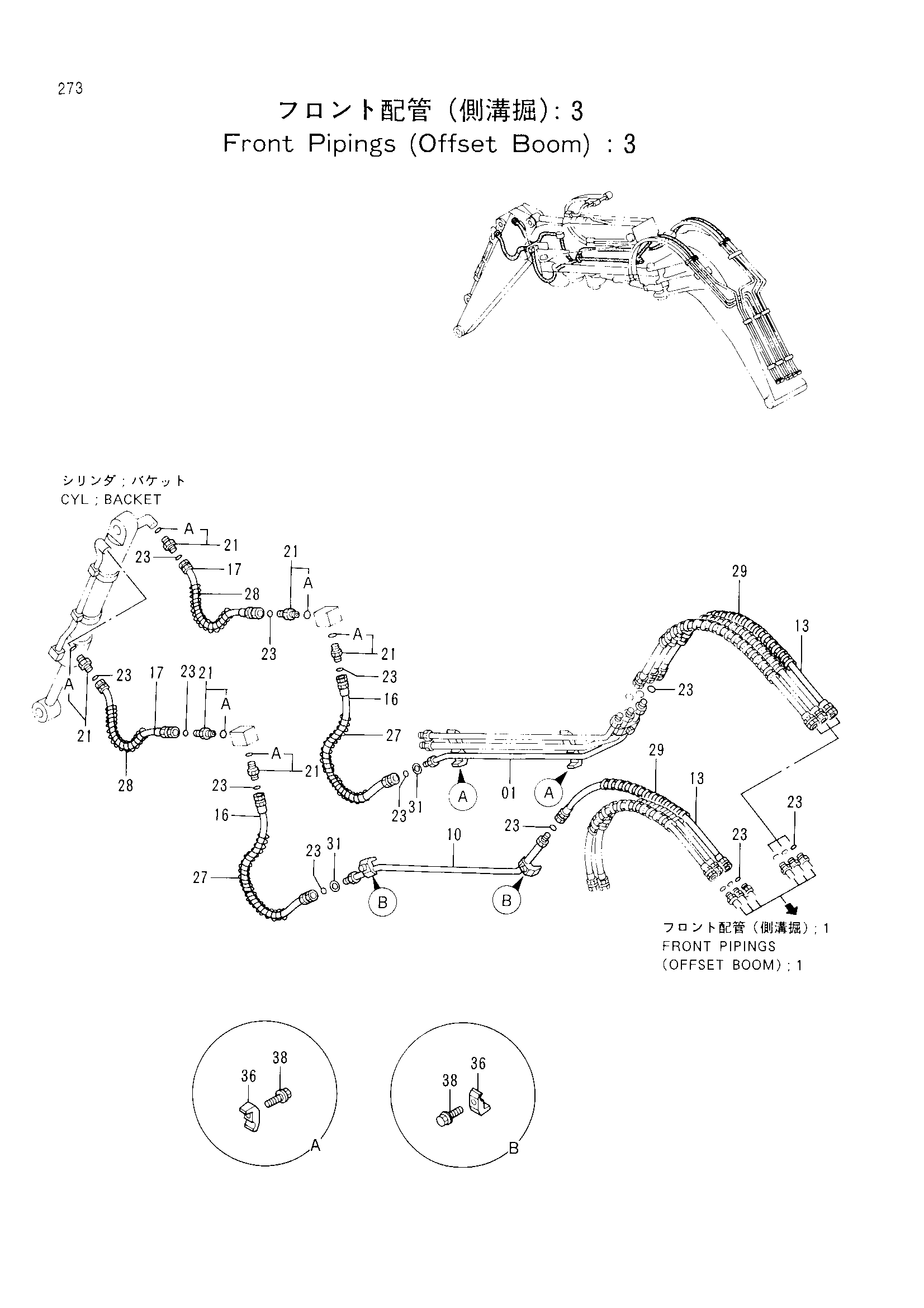

Заводская схема «Передний трубопроводы <смещаемый стрела>: 3» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053192 | Трубка | 1 |
| 10 | 8053193 | Трубка | 1 |
| 13 | 4260263 | Шланг | 2 |
| 16 | 4250056 | Шланг | 2 |
| 17 | 4285799 | Шланг | 2 |
| 21 | 4189602 | Адаптер | 6 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 12 |
| 27 | 4053606 | Защита шланга | 2 |
| 28 | 4053608 | Защита шланга | 2 |
| 29 | 4044420 | Защитный кожух | 2 |
| 31 | 4073051 | Шайба | 2 |
| 36 | 4190125 | Хомут трубки | 4 |
| 38 | J011245 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
