Рычаг управления (2) — HITACHI EX100-2

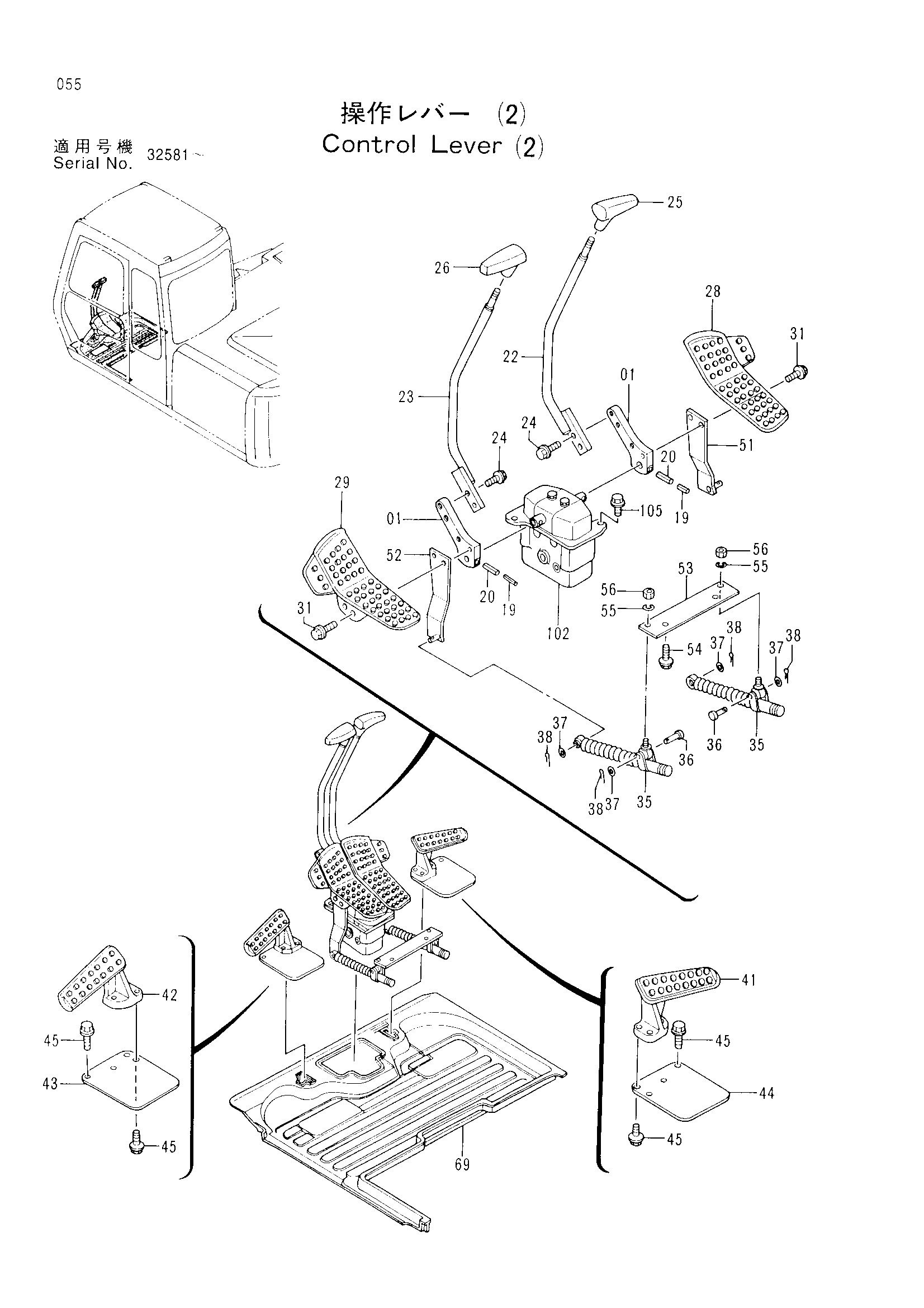

Заводская схема «Рычаг управления (2)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3067801 | Кронштейн | 2 |
| 19 | 4205317 | Пружинный штифт | 2 |
| 20 | 4205318 | Пружинный штифт | 2 |
| 22 | 8054066 | Рычаг | 1 |
| 23 | 8054067 | Рычаг | 1 |
| 24 | J011035 | Болт с шайбой | 4 |
| 25 | 2030249 | Рукоятка | 1 |
| 26 | 2030254 | Рукоятка | 1 |
| 28 | 1019853 | Педаль (правый) | 1 |
| 29 | 1019852 | Педаль (левый) | 1 |
| 31 | J021045 | Болт с шайбой | 4 |
| 35 | 4204959 | Амортизатор | 2 |
| 36 | 4044928 | Палец | 2 |
| 37 | A590108 | Плоская шайба | 4 |
| 38 | 4022697 | Стопорный палец | 4 |
| 41 | 1015478 | Подставка для ног | 1 |
| 42 | 1015477 | Подставка для ног | 1 |
| 43 | 3052543 | Крышка | 1 |
| 44 | 4338635 | Крышка | 1 |
| 45 | J011035 | Болт с шайбой | 8 |
| 51 | 9742276 | Кронштейн (правый) | 1 |
| 52 | 9742277 | Кронштейн (левый) | 1 |
| 53 | 4335927 | Пластина | 1 |
| 54 | J011020 | Болт с шайбой | 2 |
| 55 | A590908 | Пружинная шайба | 2 |
| 56 | M500807 | Гайка | 2 |
| 69 | 0001671 | Коврик пола | 1 |
| 102 | 9101512 | Пилотный клапан | 1 |
| 105 | J021040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
