Ангел датчик (для сервисный детали) — HITACHI EX100-2

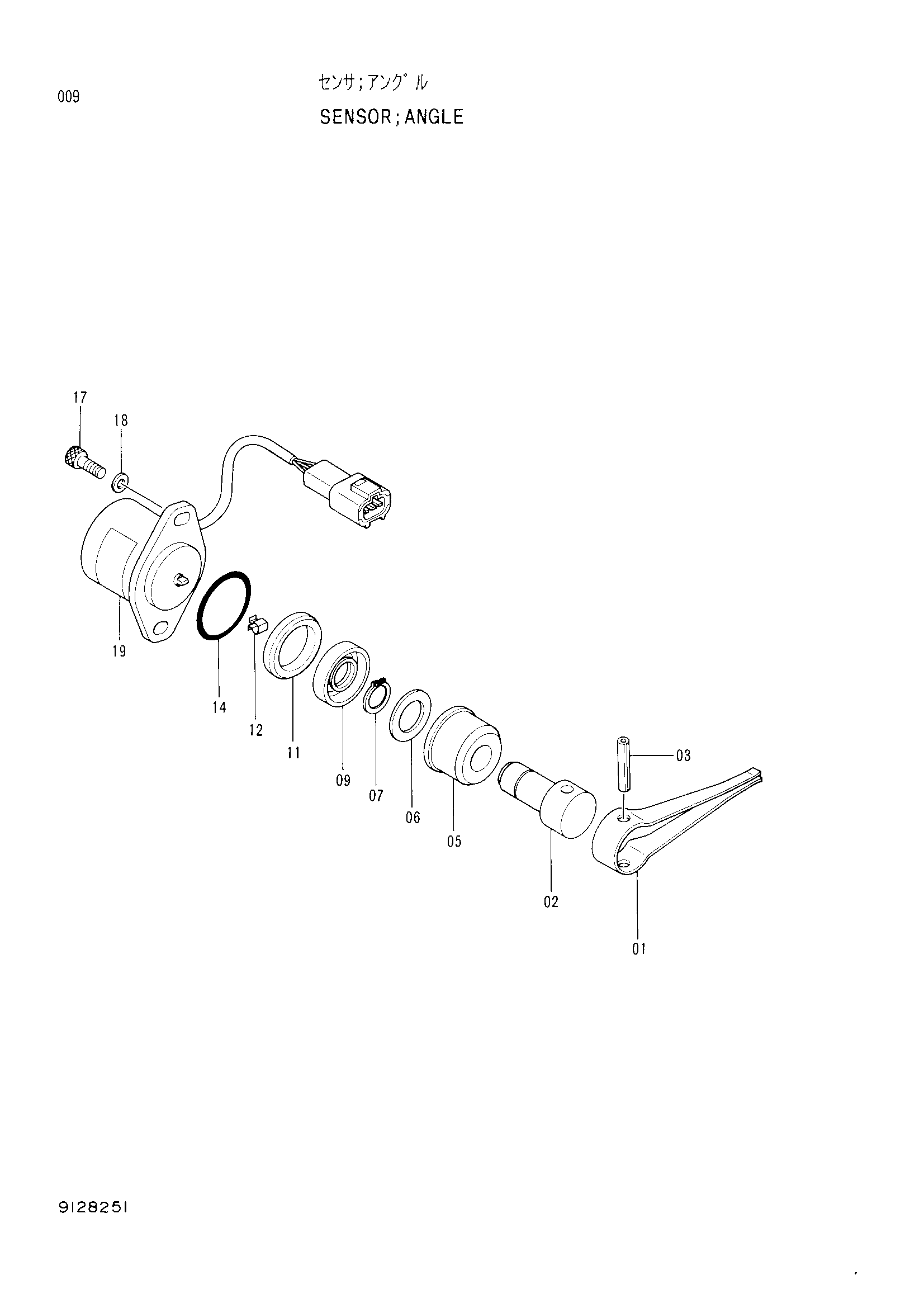

Заводская схема «Ангел датчик (для сервисный детали)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4322328 | Рычаг | 1 |
| 02 | 3066631 | Вал | 1 |
| 03 | 4052135 | Пружинный штифт | 1 |
| 05 | 4259517 | Втулка | 1 |
| 06 | 4255043 | Шайба | 1 |
| 07 | 991340 | Стопорное кольцо | 1 |
| 09 | 4266454 | Масляное уплотнение | 1 |
| 11 | 4257249 | Проставка | 1 |
| 12 | 4255077 | Пружина пластина | 1 |
| 14 | 4274371 | Уплотнительное кольцо | 1 |
| 17 | M340616 | Болт с внутренним шестигранником | 2 |
| 18 | A590106 | Плоская шайба | 2 |
| 19 | 9102385 | Датчик угла | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
