Многофункциональный рычаг трубопроводы (2) — HITACHI EX100-2

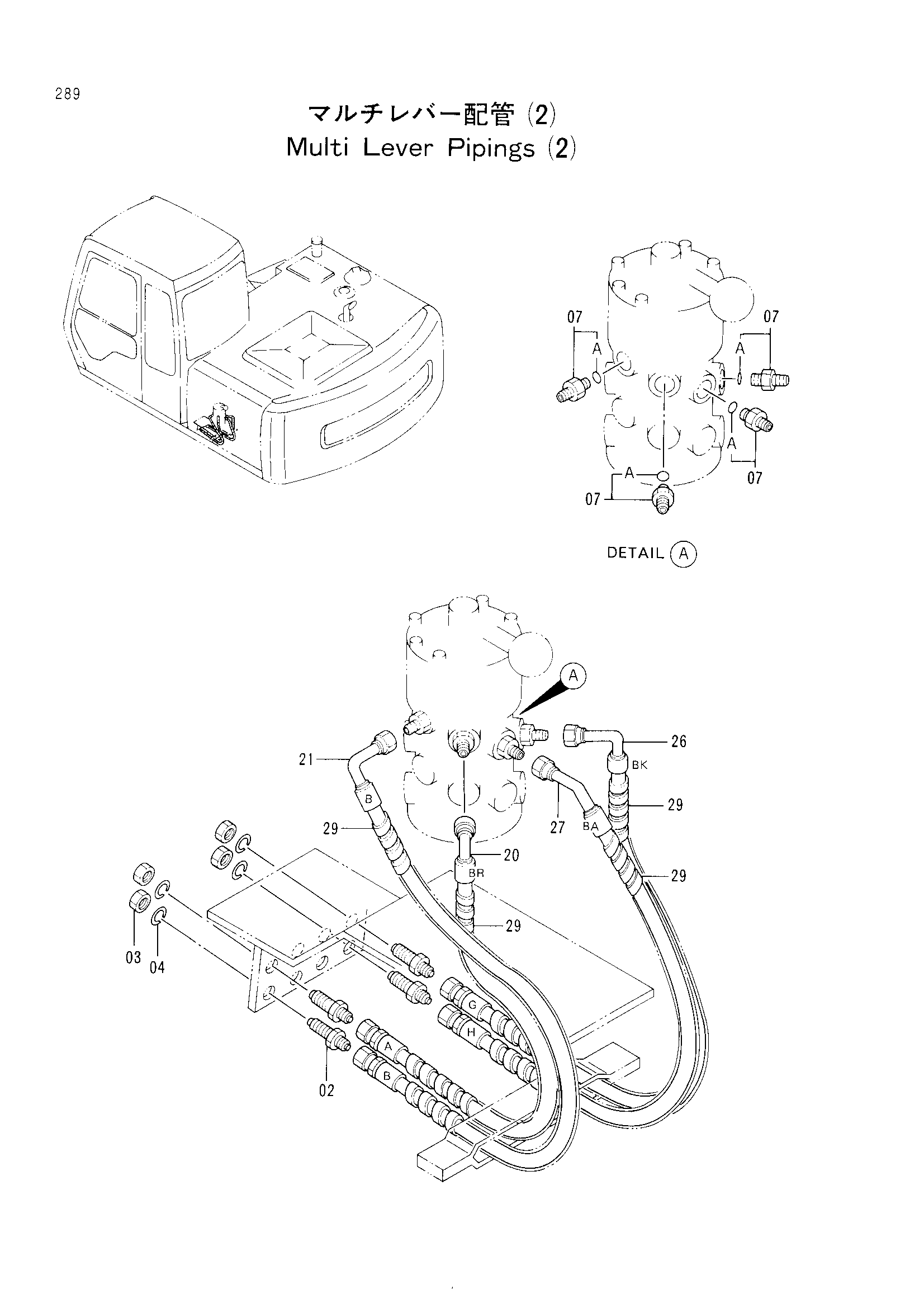

Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4202532	Адаптер	4
03	4202531	Гайка	4
04	A590916	Пружинная шайба	4
07	4200466	Адаптер	4
07A	4509180	Уплотнительное кольцо	1
20	4286681	Шланг (A, BR)	1
21	4286678	Шланг (B)	1
26	4286682	Шланг (G, BK)	1
27	4286680	Шланг (H, BA)	1
29	4133527	Защитный кожух	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
