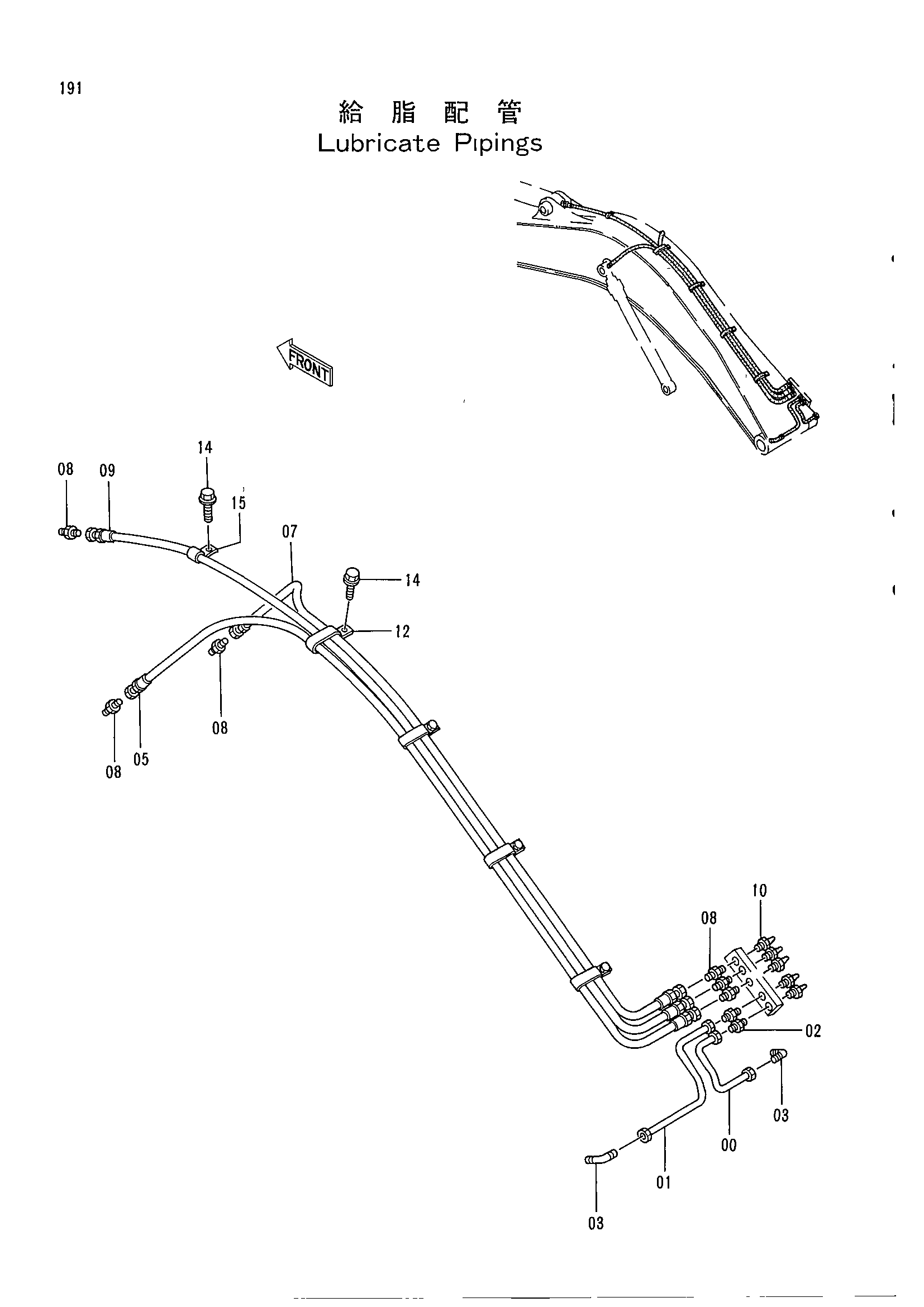

Смазка трубопроводы — HITACHI EX100-2

Заводская схема «Смазка трубопроводы» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4252334	Трубка	1
01	4252335	Трубка	1
02	4130169	Штуцер трубки	2
03	4130174	Штуцер трубки	2
05	4260314	Нейлоновый шланг	1
07	4260313	Нейлоновый шланг	1
08	4154651	Адаптер	6
09	4252836	Нейлоновый шланг	1
10	J75482	Пресс-маслёнка	5
12	4252877	Зажим	4
14	J011016	Болт с шайбой	5
15	4190261	Зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
