Кабина (3) — HITACHI EX100-2

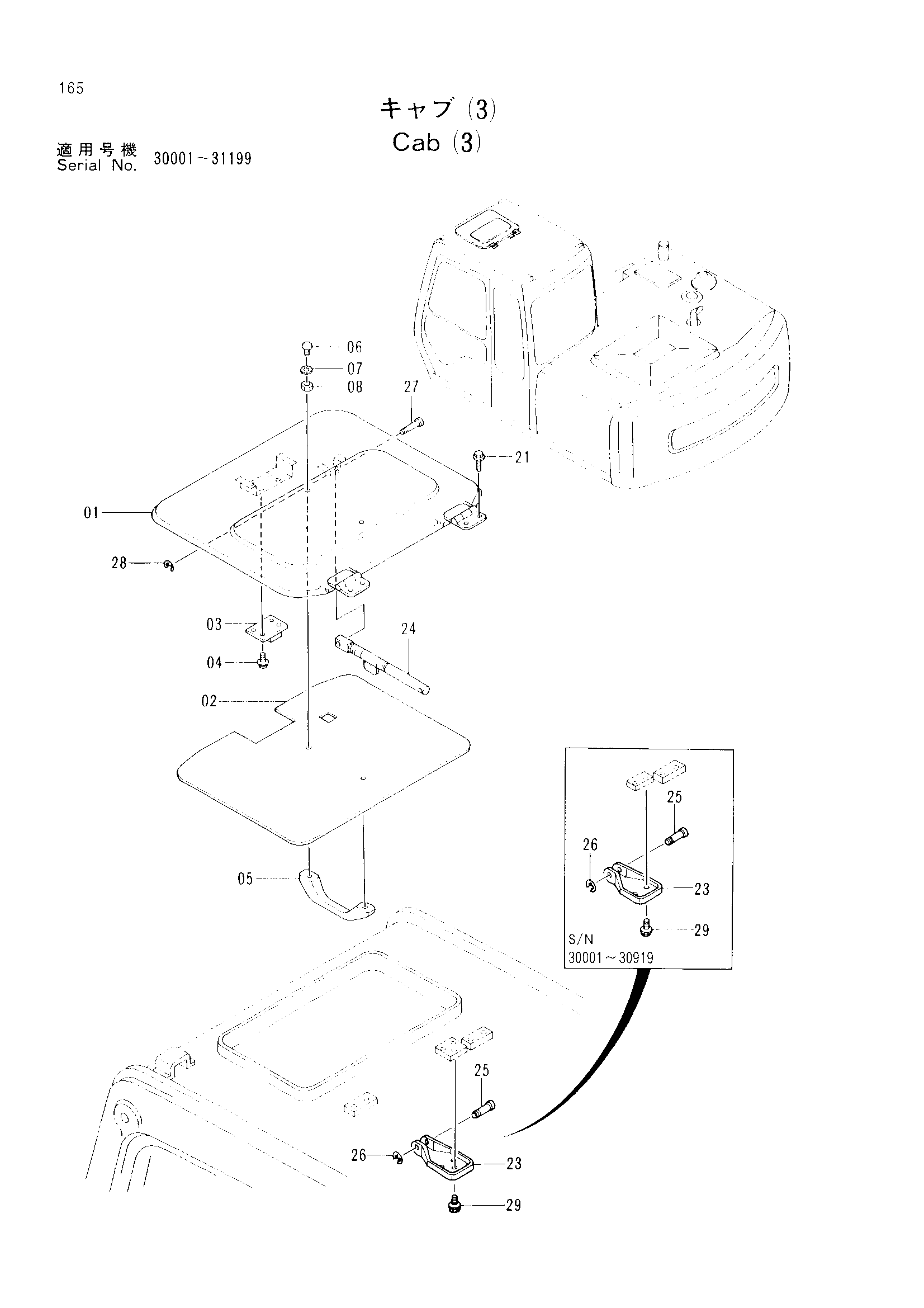

Заводская схема «Кабина (3)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4295556 замена: 4301933 | Крышка | 1 |
| 01 | 4295556 замена: 4304552 | Крышка | 1 |
| 01 | 4295556 замена: J680520 | Крышка | 1 |
| 01 | 4301933 | Крышка | 1 |
| 01-08 | 4289523 | Рооф в сборе | 1 |
| 01-08 | 4301932 | Рооф в сборе | 1 |
| 02 | 4295557 | Трим накладка | 1 |
| 03 | 4204578 | Замок | 1 |
| 04 | J680516 | Винт с шайбой | 4 |
| 05 | 4204579 | Рукоятка | 1 |
| 06 | 4204580 | Ограничитель | 2 |
| 07 | 4204581 | Резиновая прокладка | 2 |
| 08 | M500504 | Гайка | 2 |
| 21 | 4295487 | Болт с шайбой | 4 |
| 23 | 4295553 | Кронштейн | 1 |
| 23 | 4310280 | Кронштейн | 1 |
| 23-29 | 4289534 | Рооф стойка в сборе | 1 |
| 24 | 4295554 | Замок | 1 |
| 25 | 4295555 | Палец | 1 |
| 26 | 4295653 | Кольцо | 1 |
| 27 | 4295555 | Палец | 1 |
| 28 | 4295653 | Кольцо | 1 |
| 29 | J010612 | Болт с шайбой | 2 |
| 29 | J010612 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
