Сиденье [USA] — HITACHI EX100-2

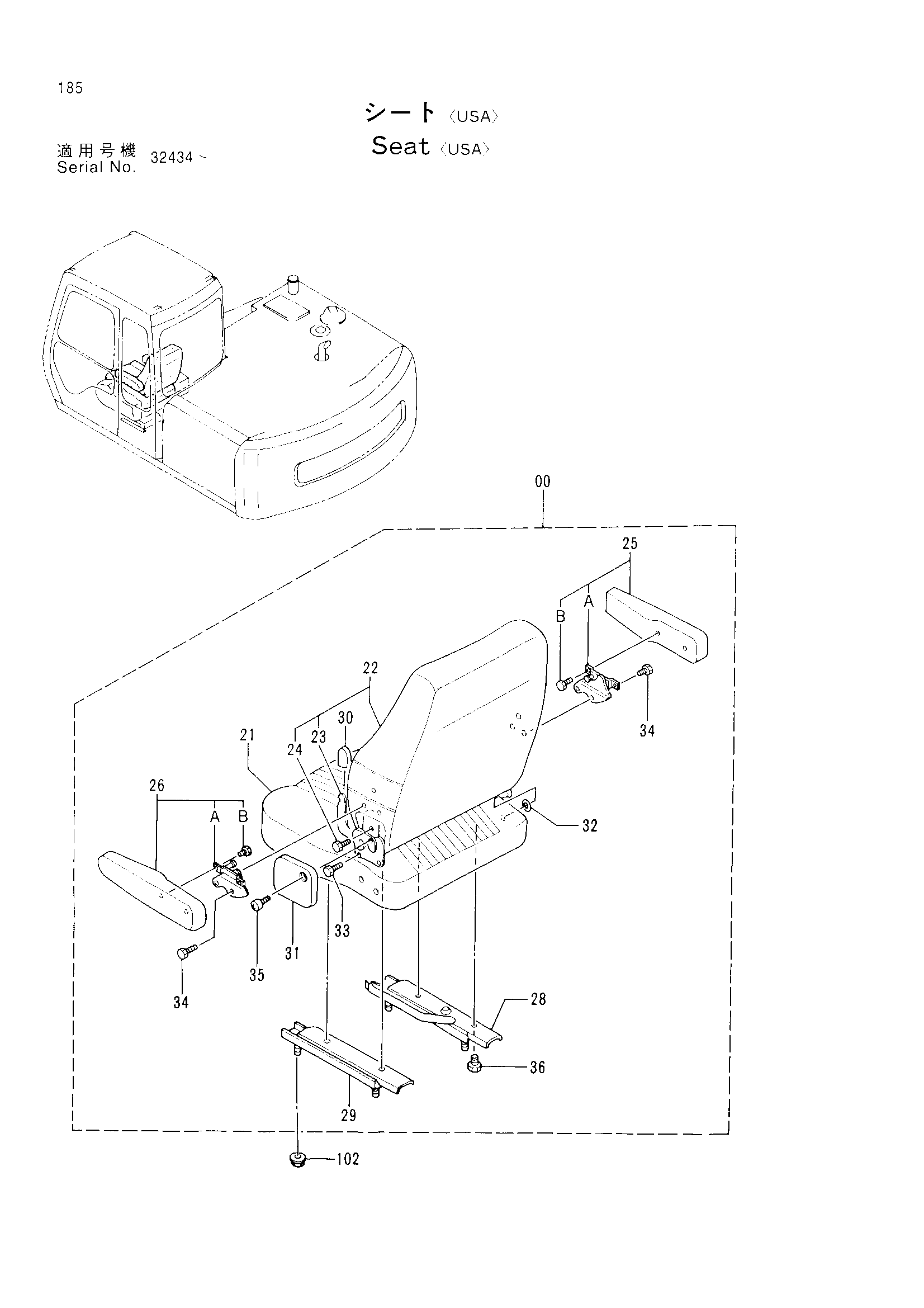

Заводская схема «Сиденье [USA]» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье [USA] HITACHI EX100-2](/catalog-drawings/56/565036f1-1fd8-44a0-ab7f-0f15279af354.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4327589 | Сиденье | 1 |
| 21 | 4282807 | Амортизатор сиденье | 1 |
| 22 | 4330328 | Сиденье задний | 1 |
| 23 | 4222852 | Устройство | 1 |
| 24 | 4222853 | Болт | 2 |
| 25 | 4310083 | Опора рукоять (RH) | 1 |
| 25A | 4310085 | Тяга (правый) | 1 |
| 25B | 4280530 | Винт | 2 |
| 26 | 4310082 | Опора рукоять (LH) | 1 |
| 26A | 4310084 | Тяга (левый) | 1 |
| 26B | 4280530 | Винт | 2 |
| 28 | 4282809 | Скольжение (RH) | 1 |
| 29 | 4282808 | Скольжение (LH) | 1 |
| 30 | 4282805 | Дивике кноб | 1 |
| 31 | 4282810 | Устройство крышка | 1 |
| 32 | 4222861 | Защитный кожух | 1 |
| 33 | 4222853 | Болт | 2 |
| 34 | 4222863 | Болт | 4 |
| 35 | 4273197 | Винт | 1 |
| 36 | 4222865 | Болт | 4 |
| 102 | M669008 | Гайка к-св | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
