Механизм поворота — HITACHI EX100-2

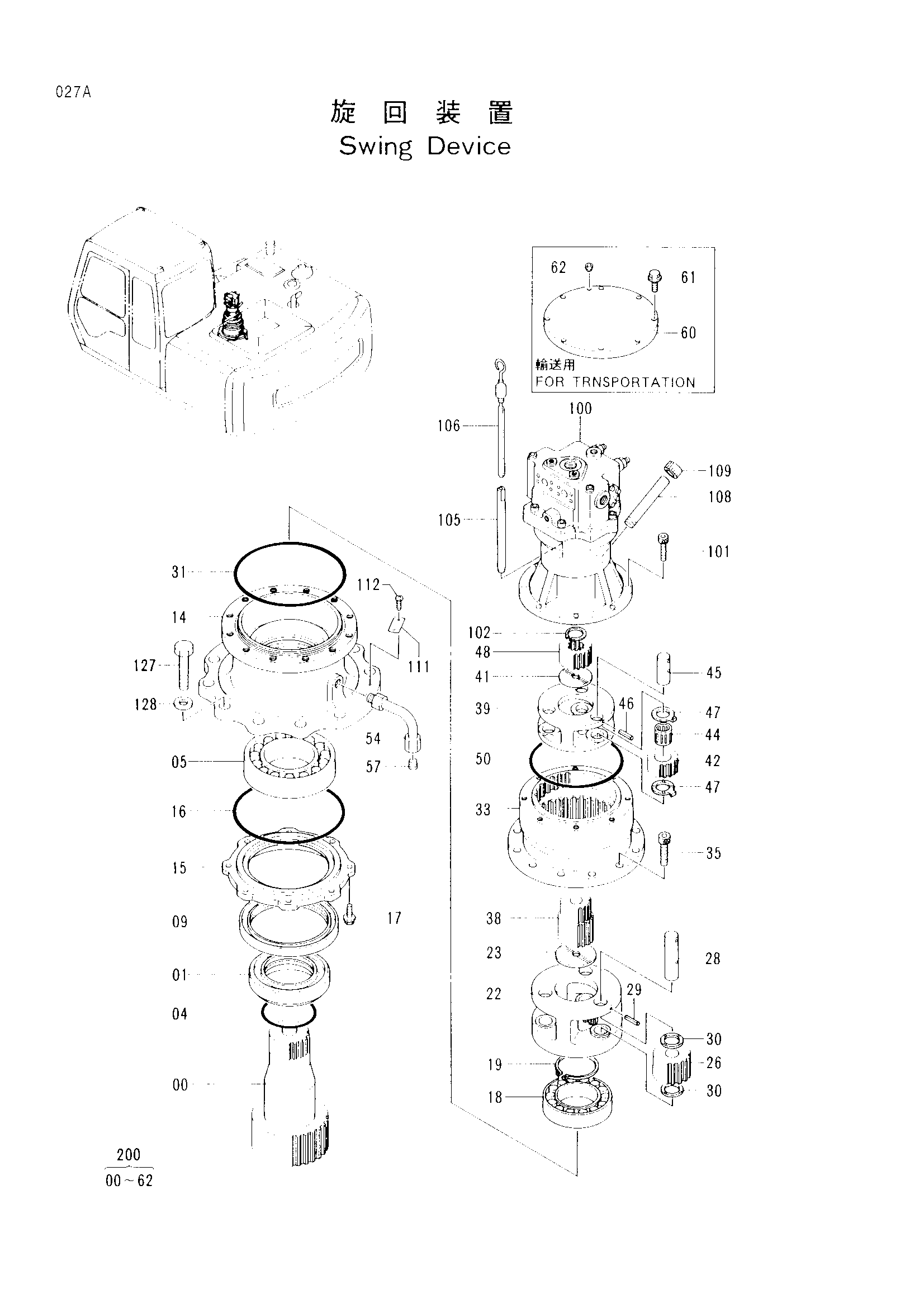

Заводская схема «Механизм поворота» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2028036 | Вал проп. | 1 |
| 01 | 4244693 | Втулка | 1 |
| 04 | A811100 | Уплотнительное кольцо | 1 |
| 05 | 4248609 | Подшипник. спх.рол. | 1 |
| 09 | 4244691 | Масляное уплотнение | 1 |
| 14 | 1014526 замена: 1017261 | Корпус | 1 |
| 14 | 1014526 замена: 3058620 | Корпус | 1 |
| 14 | 1017261 | Корпус | 1 |
| 15 | 3049949 замена: 1017261 | Крышка | 1 |
| 15 | 3049949 замена: 3058620 | Крышка | 1 |
| 15 | 3058620 | Крышка | 1 |
| 16 | 4247567 | Уплотнительное кольцо | 1 |
| 17 | J011035 | Болт с шайбой | 8 |
| 18 | 4293424 | Подшипник. спх.рол. | 1 |
| 18 | 969154 замена: 4293424 | Подшипник. спх.рол. | 1 |
| 19 | 991350 | Стопорное кольцо | 1 |
| 22 | 2031003 | Водило | 1 |
| 23 | 4258089 | Упорная пластина | 1 |
| 26 | 9732811 | Планетарная шестерня | 3 |
| 28 | 4244696 | Палец | 3 |
| 29 | 4063351 | Пружинный штифт | 3 |
| 30 | 4266255 | Упорная пластина | 6 |
| 31 | 4247567 | Уплотнительное кольцо | 1 |
| 33 | 2028037 | Коронная шестерня | 1 |
| 35 | M341450 | Болт с внутренним шестигранником | 12 |
| 38 | 3046918 | Солнечная шестерня | 1 |
| 39 | 2031106 | Водило | 1 |
| 41 | 4244904 | Упорная пластина | 1 |
| 42 | 3046916 | Планетарная шестерня | 3 |
| 44 | 4249345 | Игольчатый подшипник | 3 |
| 45 | 4244689 | Палец | 3 |
| 46 | 4116307 | Пружинный штифт | 3 |
| 47 | 4269480 | Упорная пластина | 6 |
| 48 | 3046917 | Солнечная шестерня | 1 |
| 50 | 4244541 | Уплотнительное кольцо | 1 |
| 54 | 8050210 | Трубка | 1 |
| 57 | 94-2012 | Пробка | 1 |
| 60 | 8053413 | Крышка | 1 |
| 61 | J011050 | Болт с шайбой | 8 |
| 62 | 94-2011 | Пробка | 1 |
| 100 | 4255115 замена: 4334355 | Гидромотор | 1 |
| 100 | 4255115 | Гидромотор | 1 |
| 100 | 4255115 | Гидромотор | 1 |
| 100 | 4334355 | Гидромотор | 1 |
| 100 | 4334355 | Гидромотор | 1 |
| 100 | 4334355 | Гидромотор | 1 |
| 101 | M341028 | Болт с внутренним шестигранником | 8 |
| 102 | 927488 | Стопорное кольцо | 1 |
| 105 | 4264452 | Трубка | 1 |
| 106 | 3053451 | Указатель уровня | 1 |
| 108 | 4255227 | Трубка | 1 |
| 109 | 4255226 замена: 4298608 | Колпачок | 1 |
| 109 | 4298608 | Колпачок | 1 |
| 111 | 3053093 | Информационная табличка | 1 |
| 112 | M492564 | Приводной винт | 2 |
| 127 | J932060 | Болт | 10 |
| 128 | 4018545 | Шайба | 10 |
| 200 | 9111265 | Механизм поворота(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
