Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX100-2

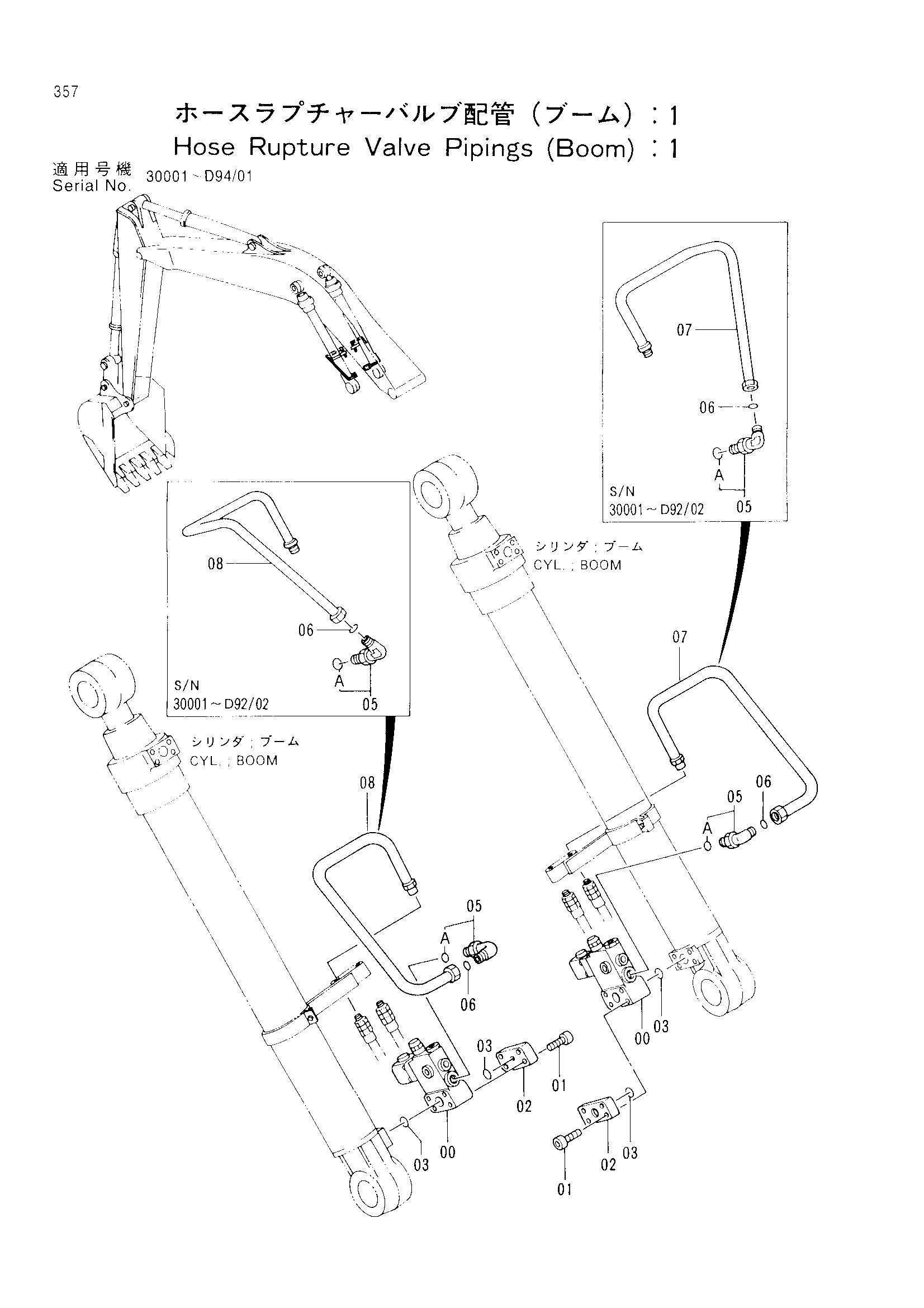

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4263925 | Удерживающий клапан | 2 |
| 01 | M341080 | Болт с внутренним шестигранником | 8 |
| 02 | 4293167 | Фланец | 2 |
| 03 | A811030 | Уплотнительное кольцо | 4 |
| 05 | 4157562 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | 8044705 замена: 8055854 | Трубка | 1 |
| 07 | 8055854 | Трубка | 1 |
| 08 | 8044706 замена: 8055855 | Трубка | 1 |
| 08 | 8055855 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
