Гусеничная цепь (600G) — HITACHI EX100-2

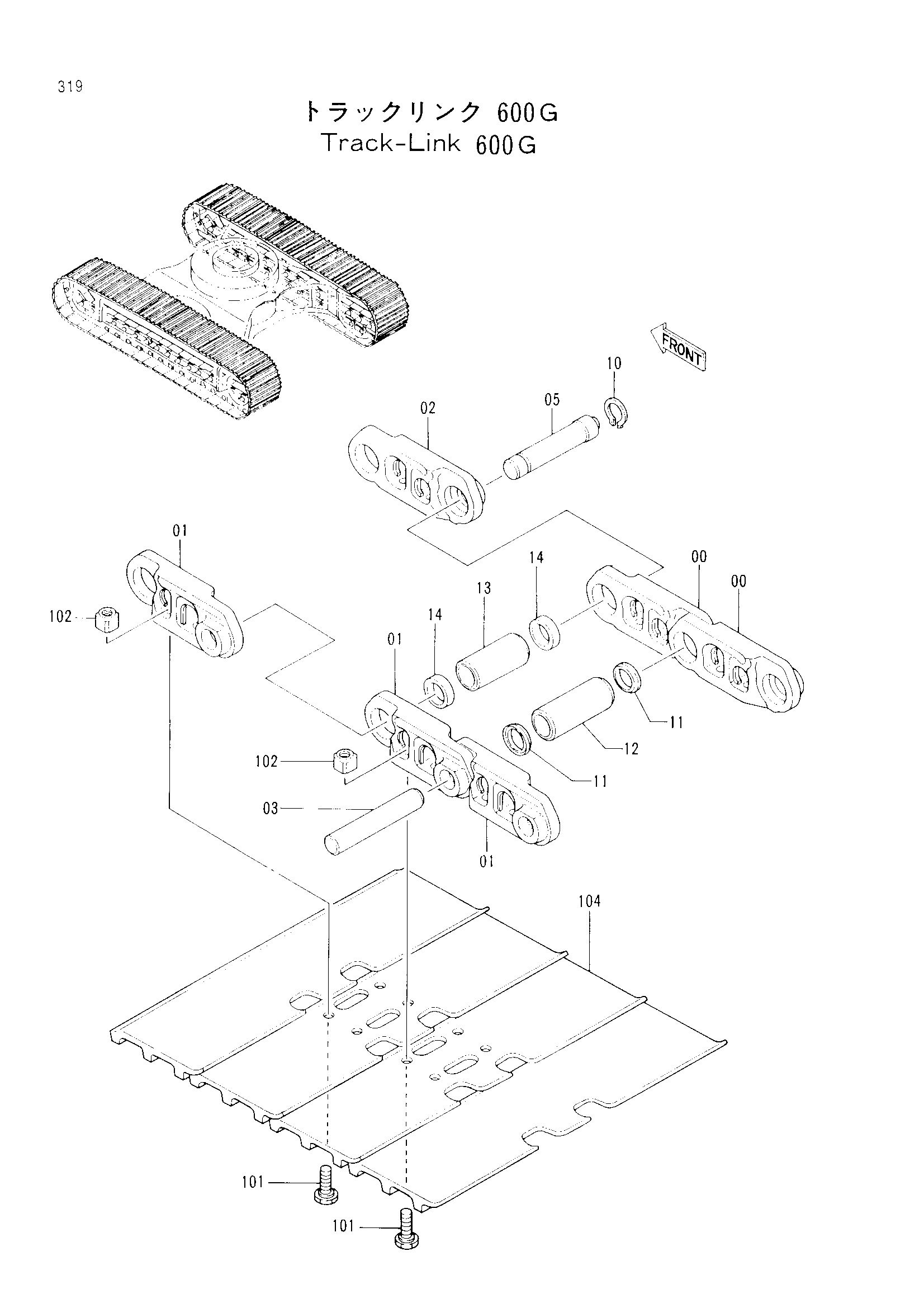

Заводская схема «Гусеничная цепь (600G)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9098363 | Гусеничная цепь в сборе | 2 | |
| 00-14 | 9092929 | Гусеничная цепь в сборе | 1 |
| 00 | 1014776 | Гусеничная цепь B | 40 |
| 01 | 1014777 | Гусеничная цепь B | 41 |
| 02 | 4255995 | Гусеничная цепь M | 1 |
| 03 | 4145301 замена: 4336075 | Палец | 40 |
| 03 | 4336075 | Палец | 40 |
| 05 | 4257146 замена: 4336074 | Соединительный палец | 1 |
| 05 | 4336074 | Соединительный палец | 1 |
| 10 | 4192665 | Кольцо | 1 |
| 11 | 4253407 замена: 4347208 | Уплотнение | 80 |
| 11 | 4347208 | Уплотнение | 80 |
| 12 | 4255933 | Втулка | 40 |
| 13 | 4255934 | Соединительная втулка | 1 |
| 14 | 4187553 | Втулка | 2 |
| 101 | 4253410 замена: 4323872 | Болт башмак | 164 |
| 101 | 4323872 | Болт башмак | 164 |
| 102 | 4253411 | Гайка | 164 |
| 104 | 2024529 | Башмак грунтозацеп | 41 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
