Рама — HITACHI EX100-2

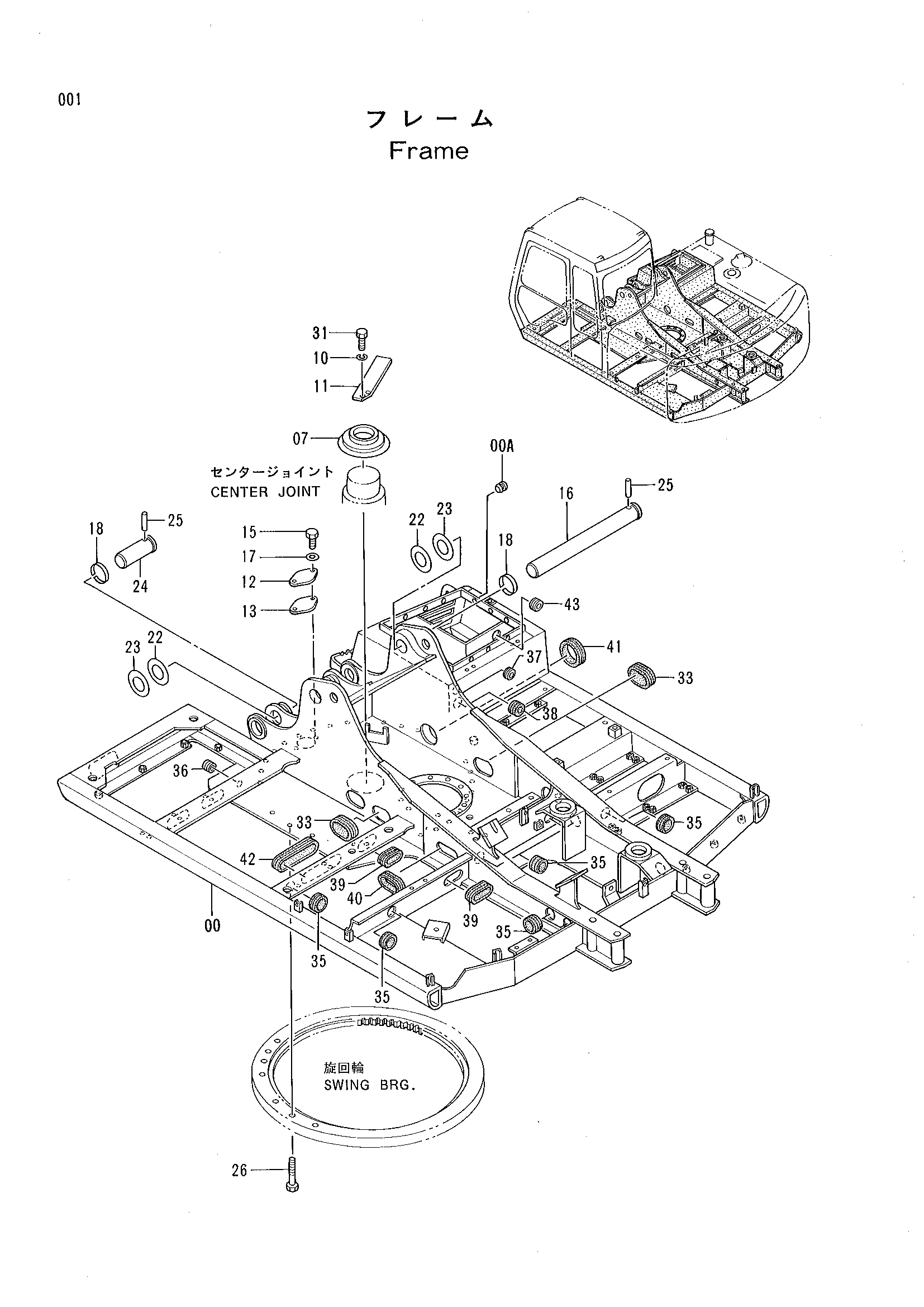

Заводская схема «Рама» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003307 | Рама основной | 1 |
| 00A | 4306949 | Пробка | 12 |
| 07 | 4258592 | Крышка боот | 1 |
| 10 | A590914 | Пружинная шайба | 2 |
| 11 | 3057962 | Ограничитель | 1 |
| 12 | 4255799 | Крышка | 1 |
| 13 | 4161735 | Манжета | 1 |
| 15 | J901025 | Болт | 2 |
| 16 | 3050671 | Палец | 1 |
| 17 | A590110 | Плоская шайба | 2 |
| 18 | 4098716 | Кольцо | 3 |
| 22 | 4252331 | Регулировочная шайба 1.0 | 4 |
| 23 | 4252332 | Регулировочная шайба 2.0 | 4 |
| 24 | 3051616 | Палец | 2 |
| 25 | 4106307 | Палец | 3 |
| 26 | J931890 | Болт | 28 |
| 31 | J901435 | Болт | 2 |
| 33 | 4201750 | Резиновая втулка | 2 |
| 35 | 4509404 | Резиновая втулка | 8 |
| 36 | 4205136 | Резиновая втулка | 1 |
| 37 | 4198176 | Резиновая втулка | 1 |
| 38 | 94-2816 | Резиновая втулка | 1 |
| 39 | 4264106 | Резиновая втулка | 2 |
| 40 | 4276062 | Резиновая втулка | 1 |
| 41 | 4093813 | Резиновая втулка | 1 |
| 42 | 4202008 | Резиновая втулка | 1 |
| 43 | 94-2806 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
