Пилотный трубопроводы (3-2) — HITACHI EX100-2

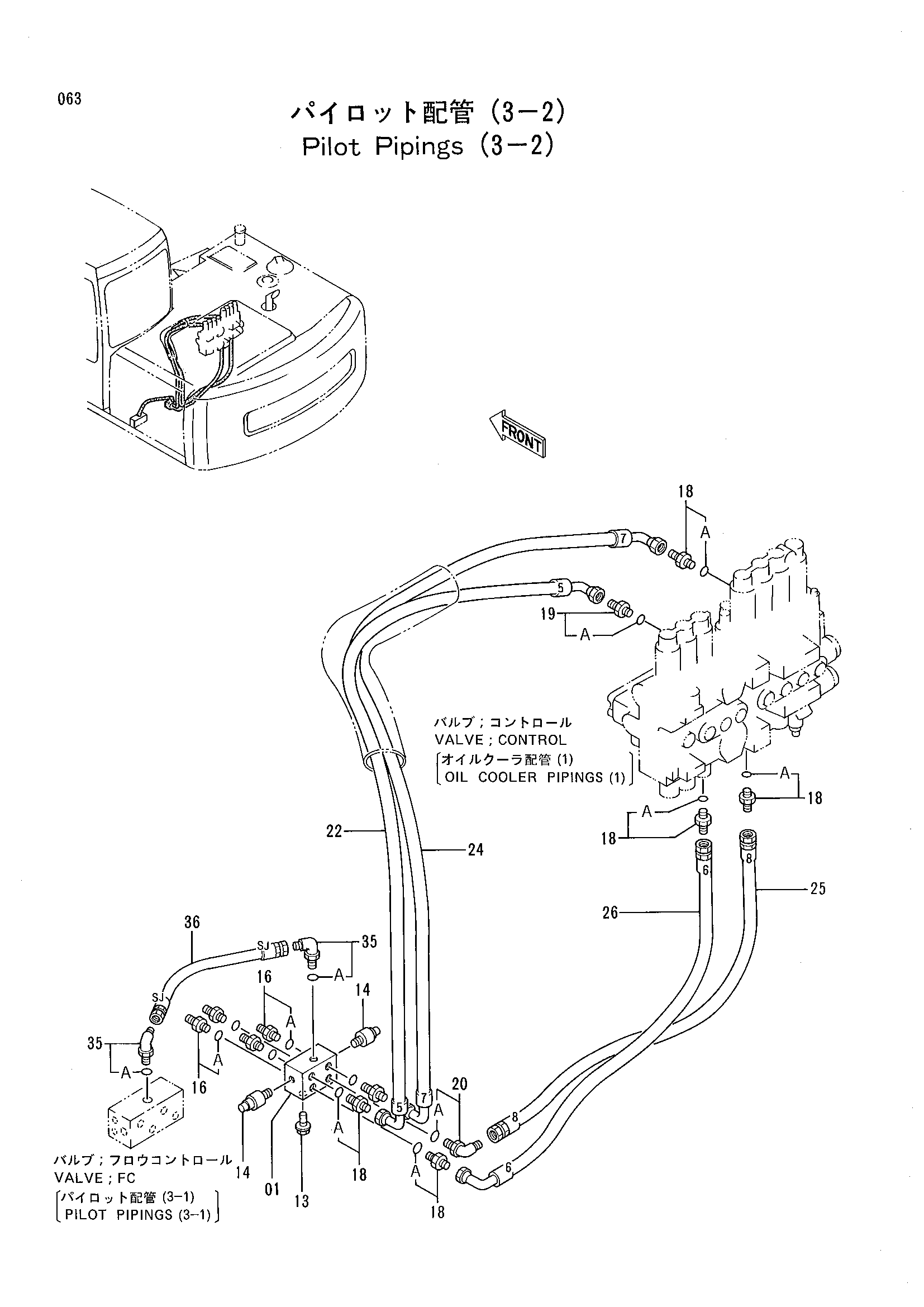

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4254613 | Челночный клапан | 1 |
| 13 | J010816 | Болт с шайбой | 2 |
| 14 | 4254563 | Выключатель давление | 2 |
| 16 | 4200466 | Адаптер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 6 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4283939 | Нейлоновый шланг | 1 |
| 24 | 4283941 | Нейлоновый шланг | 1 |
| 25 | 4283942 | Нейлоновый шланг | 1 |
| 26 | 4286044 | Нейлоновый шланг | 1 |
| 35 | 4154670 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4283993 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
