Пилотный трубопроводы (1-2)[USA] — HITACHI EX100-2
Заводская схема «Пилотный трубопроводы (1-2)[USA]» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

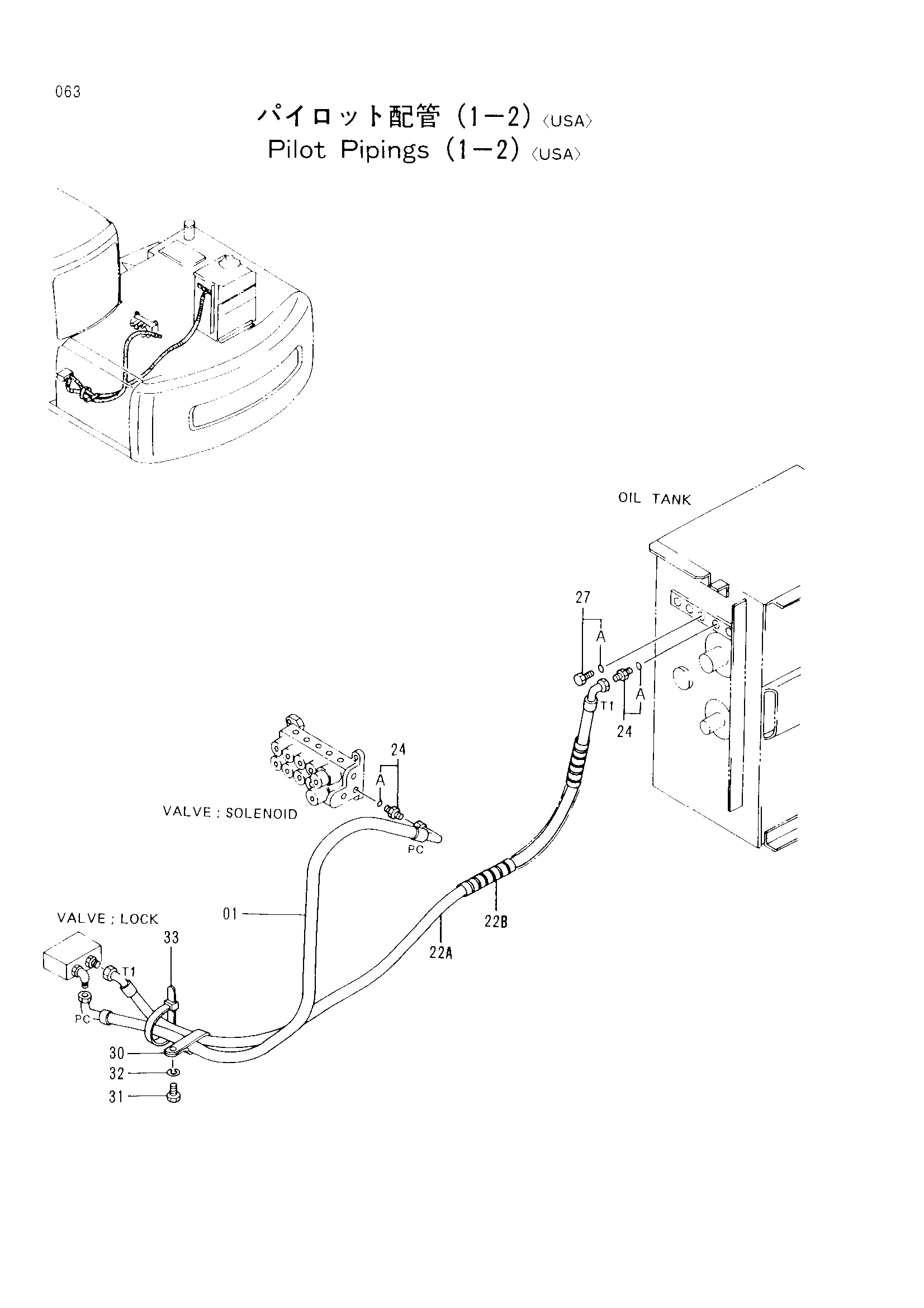

![Схема Пилотный трубопроводы (1-2)[USA] HITACHI EX100-2](/catalog-drawings/7e/7ec9ad29-39d8-47d2-91a1-336f47fdc8ee.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4285787 замена: 4320253 | Нейлоновый шланг (PC) | 1 |
| 01 | 4320253 | Шланг (PC) | 1 |
| 22A | 4283885 | Нейлоновый шланг (T1) | 1 |
| 22B | 4133527 | Защитный кожух | 1 |
| 24 | 4200466 | Адаптер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4190266 | Зажим | 1 |
| 31 | J901020 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
