Опорный каток (резиновая гусеница) — HITACHI EX100-2

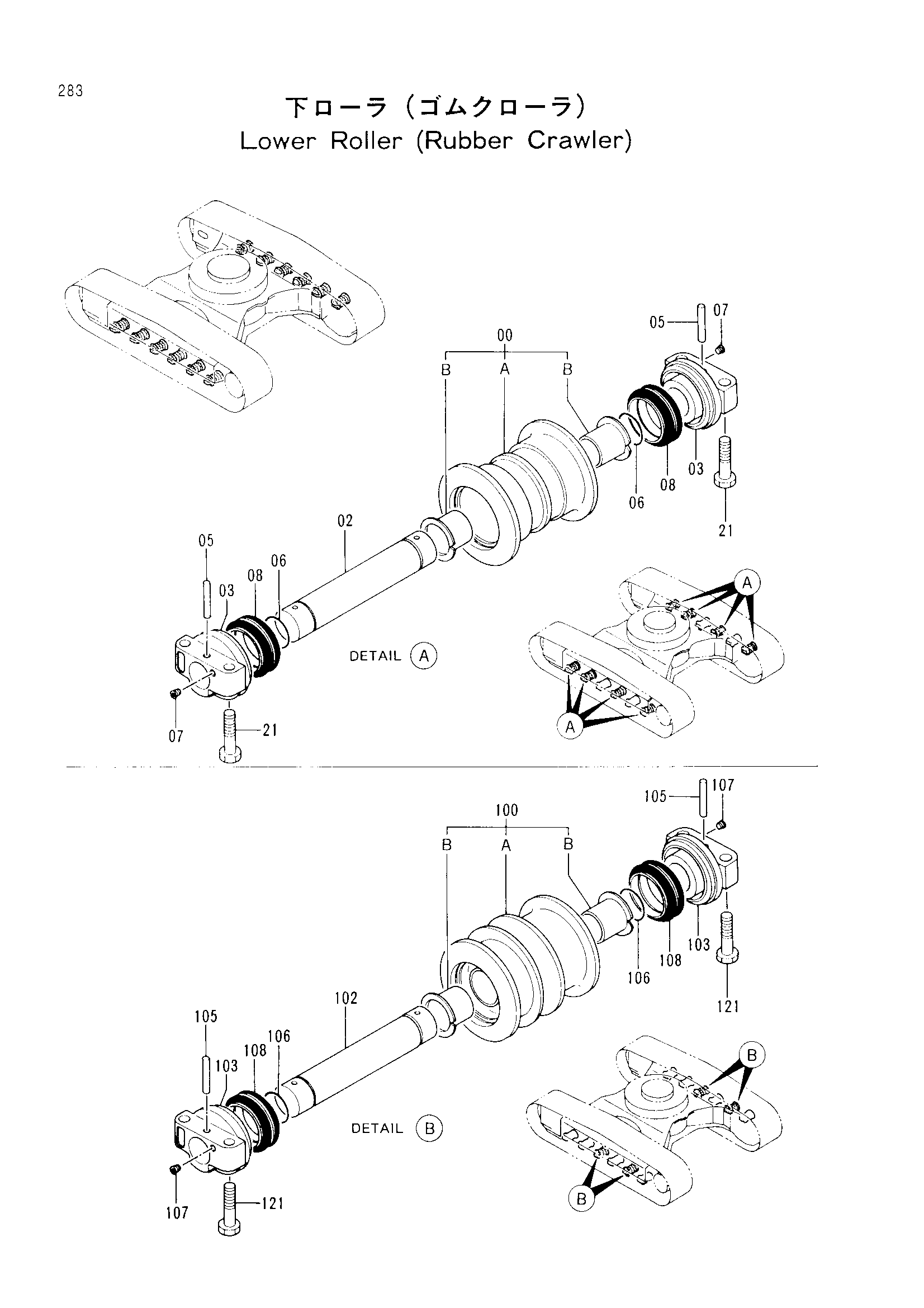

Заводская схема «Опорный каток (резиновая гусеница)» для HITACHI EX100-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-08 | 9092522 | Каток нижний в сборе | 8 |
| 00 | 9092523 | Каток (с втулка) | 1 |
| 00A | 7021940 | Ролик | 1 |
| 00B | 3050414 | Втулка | 2 |
| 02 | 3022832 | Мост | 1 |
| 03 | 2028952 | Втулка | 2 |
| 05 | 4134874 | Палец | 2 |
| 06 | A810045 | Уплотнительное кольцо | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 4259493 | Комплект уплотнений | 2 |
| 21 | 4227029 | Болт | 32 |
| 100-108 | 9116591 | Каток нижний в сборе | 4 |
| 100 | 9116592 | Каток (с втулка) | 1 |
| 100A | 7025804 | Ролик | 1 |
| 100B | 3050414 | Втулка | 2 |
| 102 | 3022832 | Мост | 1 |
| 103 | 2028952 | Втулка | 2 |
| 105 | 4134874 | Палец | 2 |
| 106 | A810045 | Уплотнительное кольцо | 2 |
| 107 | 94-2011 | Пробка | 2 |
| 108 | 4259493 | Комплект уплотнений | 2 |
| 121 | 4227029 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
